Шланг защита от разрыва клапан трубопроводы (рукоять)(ML кран) — HITACHI ZX75UR-3

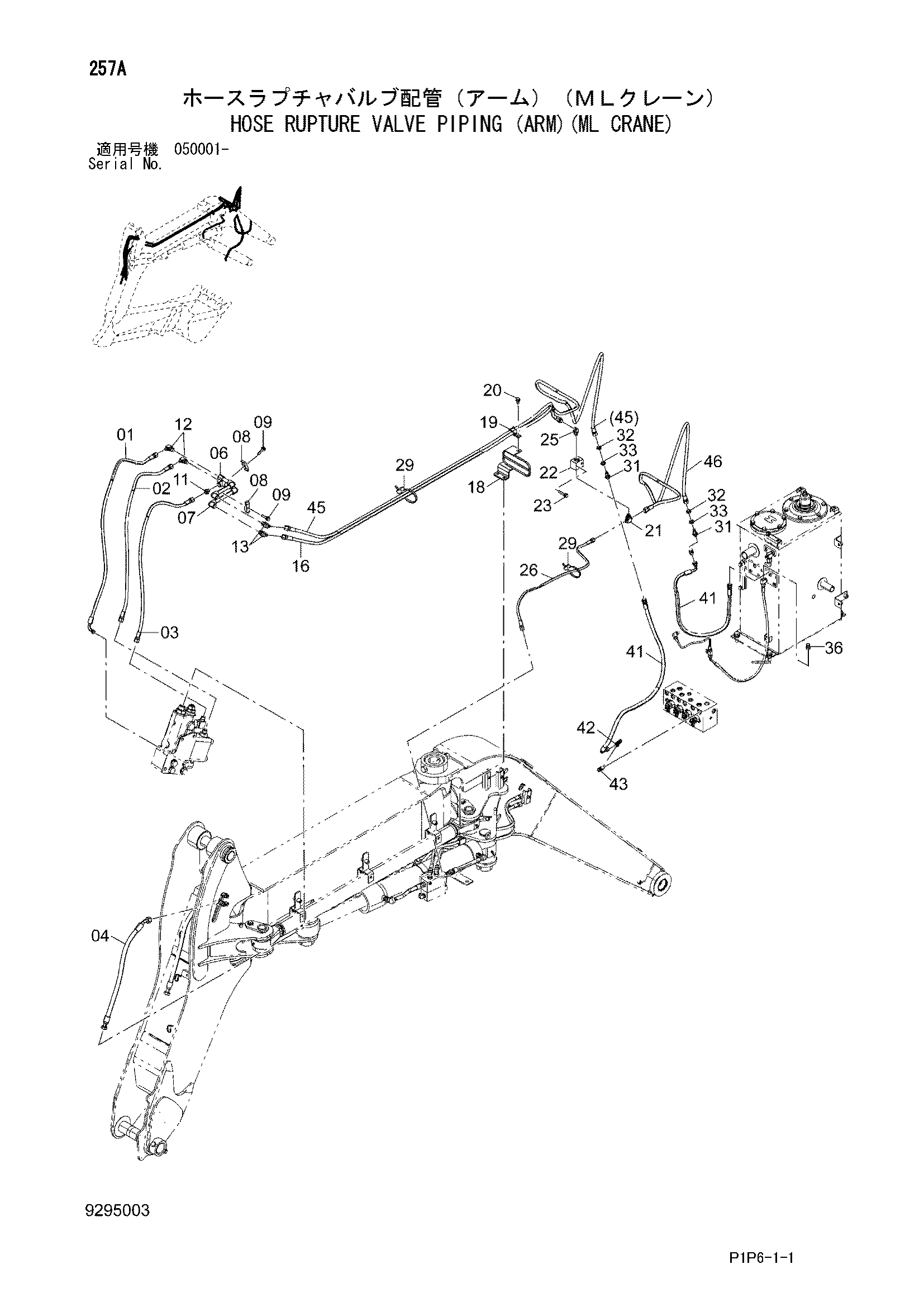

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ML кран)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9220591 | Шланг в сборе | 1 |
| 01A | 4327293 | Защитный кожух | 2 |
| 01B | 4375679 | Шланг | 1 |
| 02 | 9220573 | Шланг в сборе | 1 |
| 02A | 4327293 | Защитный кожух | 2 |
| 02B | 4375844 | Шланг | 1 |
| 03 | 9220577 | Шланг в сборе | 1 |
| 03A | 4442055 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 4485319 | Шланг | 1 |
| 06 | 8089935 | Трубка | 1 |
| 07 | 8089941 | Трубка | 1 |
| 08 | 4053593 | Хомут трубки | 2 |
| 09 | J271045 | Болт с шайбой | 2 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852233 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9220587 | Шланг в сборе | 1 |
| 16A | 4373639 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 18 | 8090130 | Кронштейн | 1 |
| 19 | 4190282 | Зажим | 1 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4224382 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4484088 | Блок | 1 |
| 23 | J271055 | Болт с шайбой | 2 |
| 23A | J901055 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | A852233 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9220590 | Шланг в сборе | 1 |
| 26A | 4327293 | Защитный кожух | 2 |
| 26B | 4354047 | Шланг | 1 |
| 29 | 4121859 | Ленточный зажим | 20 |
| 31 | 4202532 | Адаптер | 2 |
| 32 | 4202531 | Гайка | 2 |
| 33 | A590914 | Пружинная шайба | 2 |
| 36 | 4650482 | Пробка унион | 1 |
| 41 | 9228454 | Шланг в сборе | 2 |
| 41A | 4313345 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 3 |
| 42 | 4242052 | Соединительный штуцер | 1 |
| 43 | A852332 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 9309762 | Шланг в сборе | 1 |
| 45A | 4707944 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 7 |
| 46 | 9309763 | Шланг в сборе | 1 |
| 46A | 4442267 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
