Пилотные гидролинии (3) — HITACHI ZX75UR-3

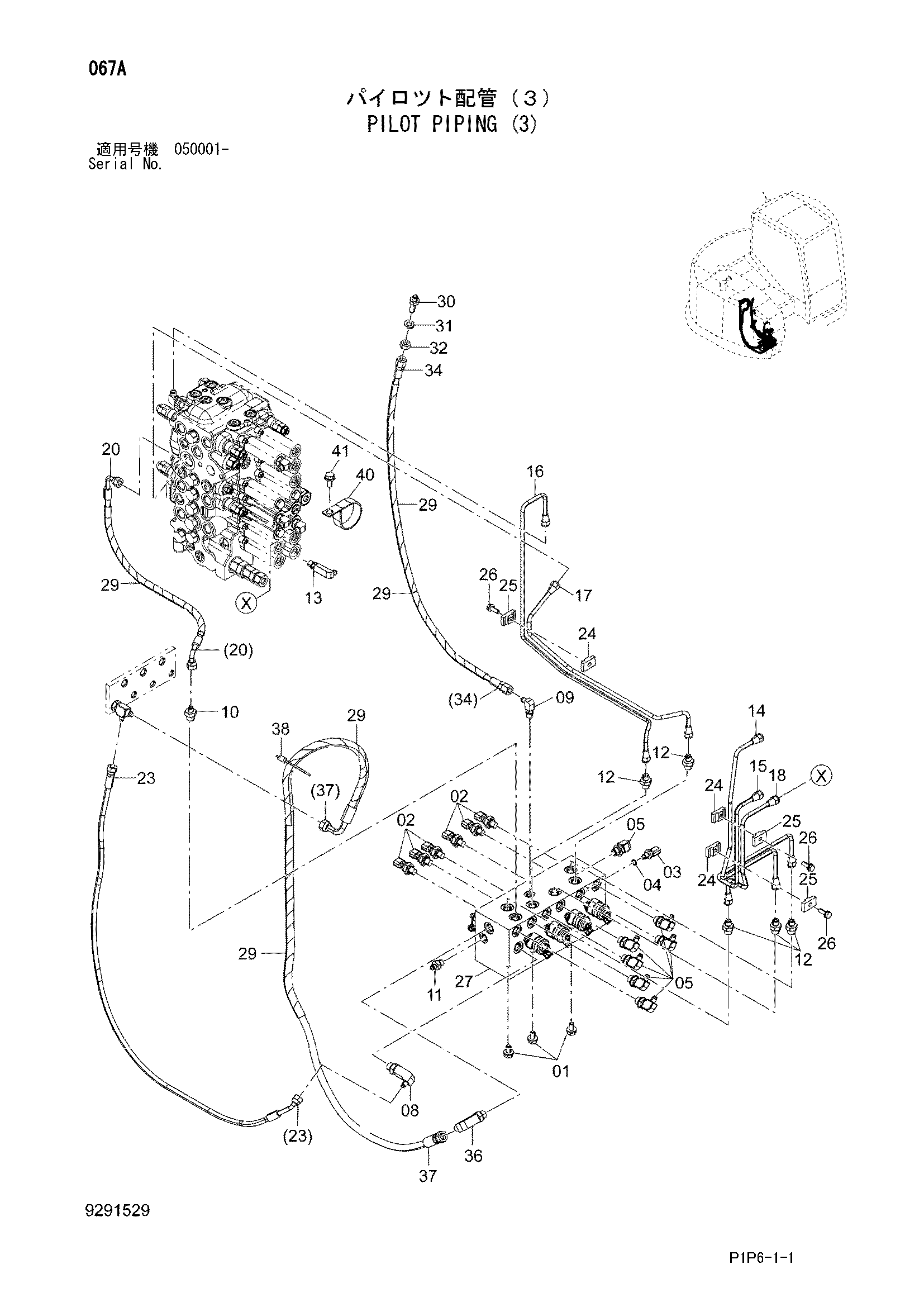

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4436535 | Датчик давления | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4333200 | Датчик | 1 |
| 04 | 4506320 | Уплотнительное кольцо | 1 |
| 05 | A852332 | Угловой штуцер | 7 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4277649 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4255305 | Штуцер трубки | 5 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4279119 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 3113571 | Трубка | 1 |
| 15 | 3113570 | Трубка | 1 |
| 16 | 3113568 | Трубка | 1 |
| 17 | 3113567 | Трубка | 1 |
| 18 | 3113569 | Трубка | 1 |
| 20 | 4250846 | Шланг | 1 |
| 23 | 4224402 | Шланг | 1 |
| 24 | 9735305 | Хомут | 3 |
| 25 | 9735306 | Хомут | 3 |
| 26 | J260825 | Болт с шайбой | 3 |
| 26A | J900825 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 4707216 | Электромагнитный клапан | 1 |
| 29 | 4327293 | Защитный кожух | 5 |
| 30 | 4248117 | Адаптер | 1 |
| 31 | A590912 | Пружинная шайба | 1 |
| 32 | 4209198 | Гайка | 1 |
| 34 | 4484050 | Пластиковый шланг | 1 |
| 36 | 4241385 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4313346 | Шланг | 1 |
| 38 | 4055312 | Ленточный зажим | 1 |
| 40 | 4193816 | Зажим | 1 |
| 41 | J271025 | Болт с шайбой | 1 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
