Пилотные гидролинии (4) — HITACHI ZX75UR-3

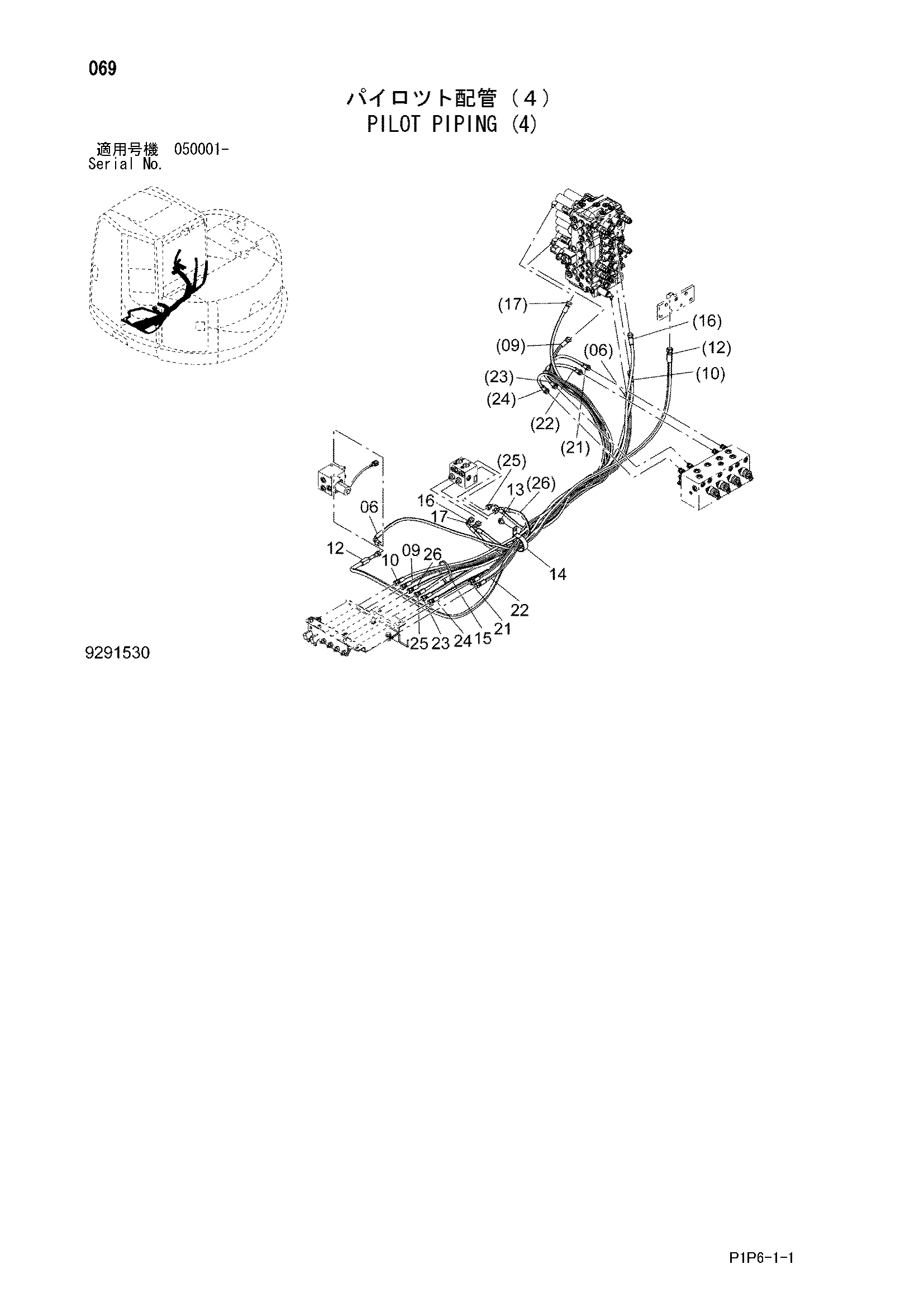

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4701456 | Шланг | 1 |
| 09 | 4685563 | Шланг | 1 |
| 10 | 4685564 | Шланг | 1 |
| 12 | 4701455 | Шланг | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4193816 | Зажим | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4694841 | Шланг | 1 |
| 17 | 4409487 | Шланг | 1 |
| 21 | 4705817 | Шланг | 1 |
| 22 | 4705818 | Шланг | 1 |
| 23 | 4705819 | Шланг | 1 |
| 24 | 4705820 | Шланг | 1 |
| 25 | 4705821 | Шланг | 1 |
| 26 | 4705822 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
