Смещаемый гидроцилиндр (ML кран) — HITACHI ZX75UR-3

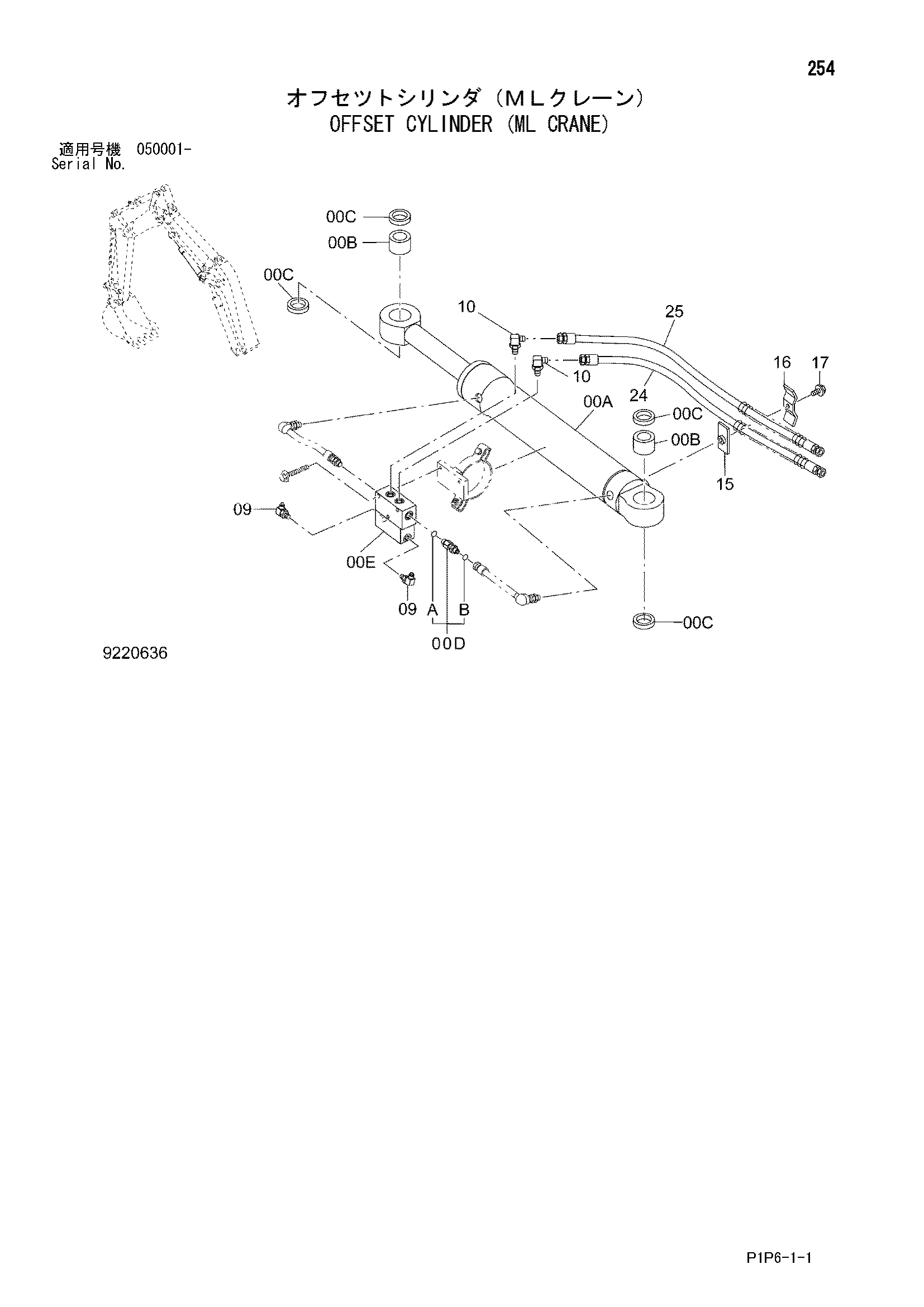

Заводская схема «Смещаемый гидроцилиндр (ML кран)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9220637 | Гидроцилиндр. смещаемый | 1 |
| 00A | 4484981 | Гидроцилиндр. смещаемый | 1 |
| 00B | 4334427 | Втулка | 2 |
| 00C | 4117954 | Пылезащитное уплотнение | 4 |
| 00D | 4485552 | Адаптер | 1 |
| 00DA | 4509180 | Уплотнительное кольцо | 1 |
| 00DB | 4138928 | Уплотнительное кольцо | 1 |
| 00E | 9213150 | Удерживающий клапан | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9759357 | Хомут | 1 |
| 16 | 4202103 | Хомут | 1 |
| 17 | J271030 | Болт с шайбой | 1 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 24 | 4613035 | Шланг | 1 |
| 25 | 4613032 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
