Электрооборудование (F) — HITACHI ZX75UR-3

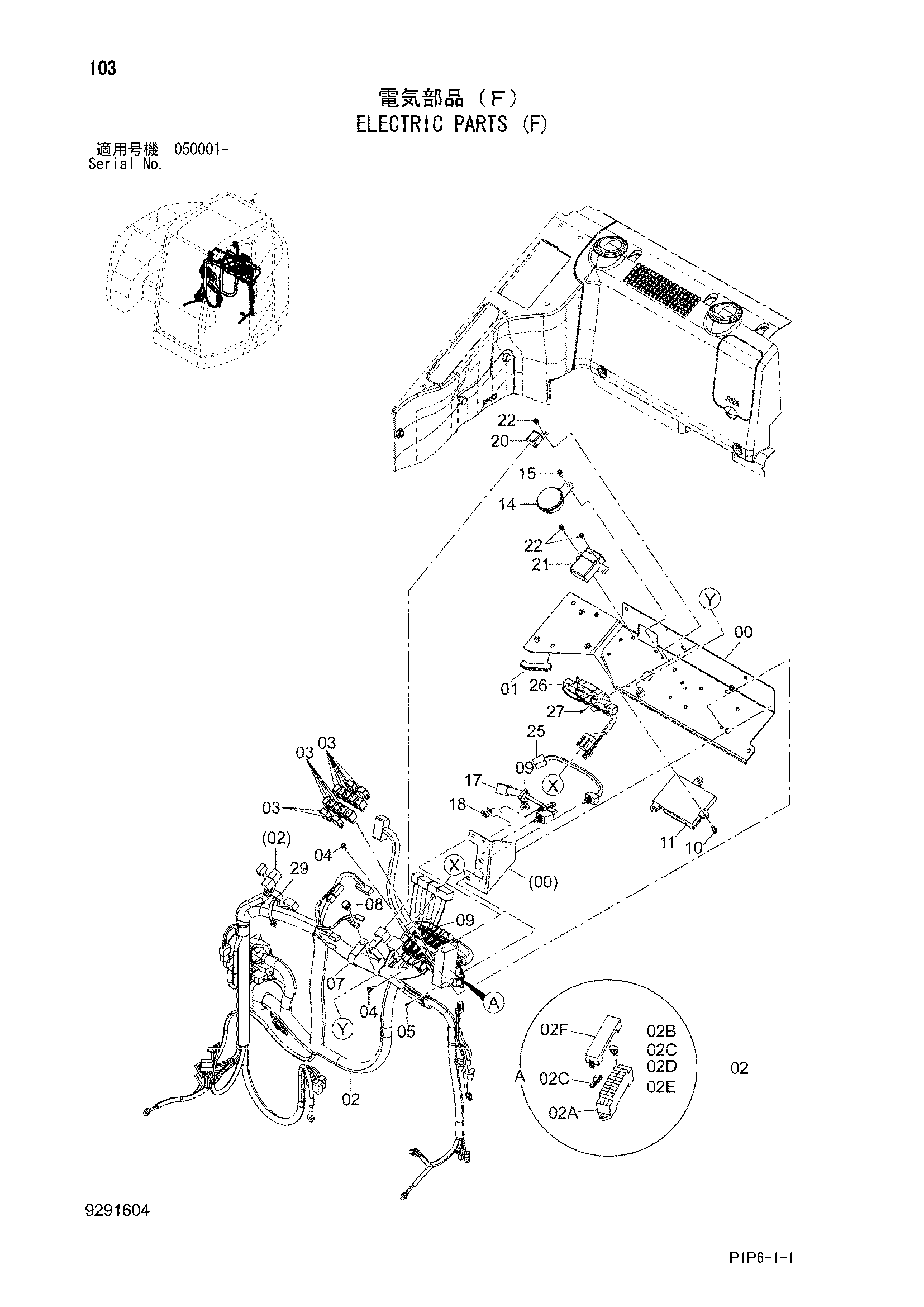

Заводская схема «Электрооборудование (F)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025804 | Кронштейн | 1 |
| 01 | 4649377 | Резиновая прокладка | 1 |
| 02 | 0006889 | Жгут проводов | 1 |
| 02A | 4456735 | Короб предохранитель | 1 |
| 02B | 4428910 | Предохранитель (5A) | 9 |
| 02C | 4428911 | Предохранитель (10A) | 9 |
| 02D | 4436736 | Предохранитель (20A) | 2 |
| 02E | 4436737 | Пуллер | 1 |
| 02F | 4694621 | Крышка | 1 |
| 02G | 4427429 | Короб реле | 1 |
| 02H | 4456778 | Диод | 12 |
| 02I | 4611526 | Диод | 2 |
| 03 | 4436534 | Реле | 14 |
| 04 | J460620 | Винт с шайбой | 6 |
| 05 | J460310 | Винт с шайбой | 2 |
| 07 | 4190264 | Зажим | 1 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4254600 | Зажим | 2 |
| 10 | J460620 | Винт с шайбой | 3 |
| 11 | 4631129 | Контроллер | 1 |
| 14 | 4638167 | Звуковой сигнал | 1 |
| 15 | J460616 | Винт с шайбой | 1 |
| 17 | 3111194 | Жгут проводов | 1 |
| 18 | 4367375 | Кронштейн | 1 |
| 20 | 4669372 | Реле | 1 |
| 21 | 4668959 | Контроллер | 1 |
| 22 | J460616 | Винт с шайбой | 3 |
| 25 | 4478449 | Выключатель | 1 |
| 26 | 4478420 | Резистор | 1 |
| 27 | J460310 | Винт с шайбой | 3 |
| 29 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
