Поршневой насос (2/3) — HITACHI ZX75UR-3

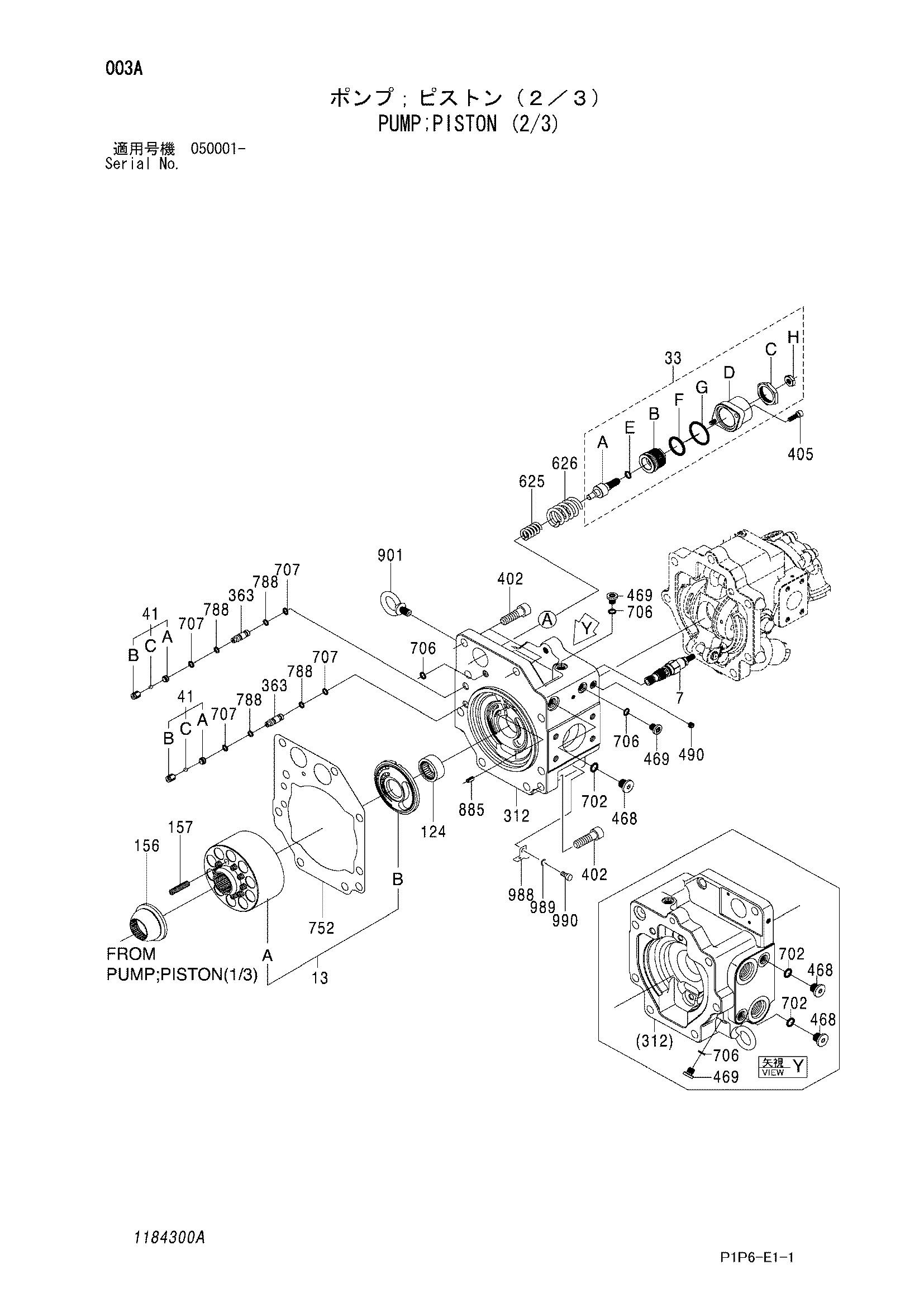

Заводская схема «Поршневой насос (2/3)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4663831 | Поршневой насос (2/3) | 1 | |
| 7 | 1184301 | Клапан редукинг | 1 |
| 13 | 1184302 | Гидроцилиндр. в сборе | 1 |
| 33 | 1184303 | Крышка пружина в сборе | 1 |
| 33A | 1184304 | Шток | 1 |
| 33B | 1184305 | Винт регулировочный | 1 |
| 33C | 1184306 | Стопорная гайка | 1 |
| 33D | 1184307 | Крышка пружина | 1 |
| 33E | 4506412 | Уплотнительное кольцо | 1 |
| 33F | 4509182 | Уплотнительное кольцо | 1 |
| 33G | A811035 | Уплотнительное кольцо | 1 |
| 33H | 1184308 | Гайка | 1 |
| 41 | 0708004 | Обратный клапан | 2 |
| 124 | 1184309 | Подшипник | 1 |
| 156 | 1184310 | Втулка | 1 |
| 157 | 0708012 | Пружина | 10 |
| 312 | 1184311 | Блок | 1 |
| 363 | 1184312 | Трубка | 2 |
| 402 | 4040040 | Болт с внутренним шестигранником | 3 |
| 405 | 0102411 | Болт с внутренним шестигранником | 2 |
| 468 | 0629404 | Пробка | 3 |
| 469 | 0719004 | Пробка | 3 |
| 490 | 0263019 | Пробка | 1 |
| 625 | 1184313 | Пружина | 1 |
| 626 | 1184314 | Пружина | 1 |
| 702 | 957366 | Уплотнительное кольцо | 3 |
| 706 | 4506408 | Уплотнительное кольцо | 4 |
| 707 | 4506407 | Уплотнительное кольцо | 4 |
| 752 | 1184315 | Манжета | 1 |
| 788 | 4046168 | Опорное кольцо | 4 |
| 885 | 0242814 | Пружинный штифт | 1 |
| 901 | 4091248 | Болт проушина | 2 |
| 988 | 4336874 | Кронштейн | 1 |
| 989 | 1184316 | Пружинная шайба | 1 |
| 990 | 0437405 | Болт с внутренним шестигранником | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
