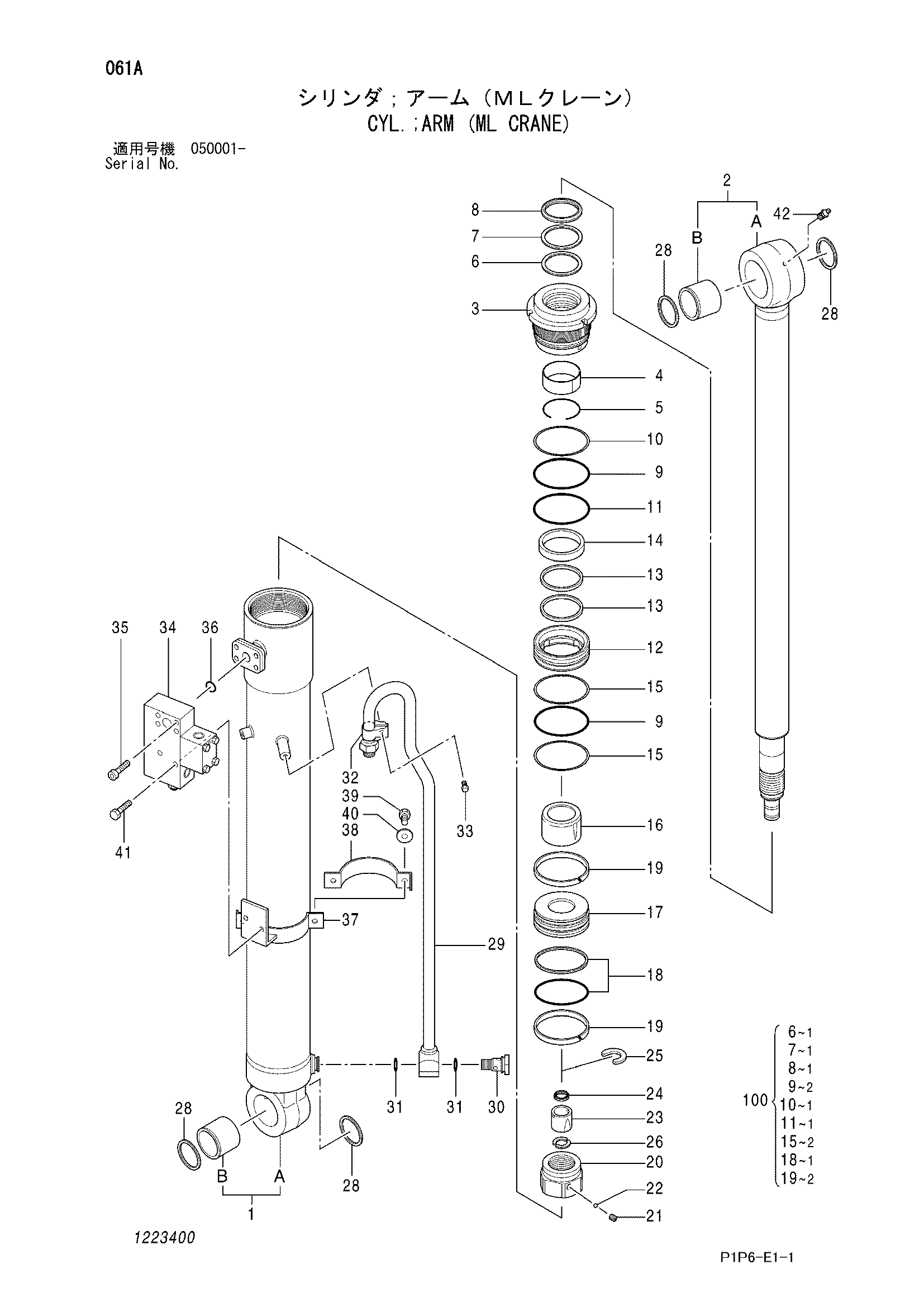

Гидроцилиндр рукояти (ML кран) — HITACHI ZX75UR-3

Заводская схема «Гидроцилиндр рукояти (ML кран)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4476351	Гидроцилиндр рукояти	1
1	1223401	Труба гидроцилиндра	1
1A	0863301	Труба гидроцилиндра	1
1B	0826903	Втулка пальца	1
2	1223402	Шток поршня	1
2A	1223403	Шток поршня	1
2B	0826903	Втулка пальца	1
3	0863303	Головка гидроцилиндра	1
4	0310604	Втулка	1
5	4510494	Стопорное кольцо	1
6	0790006	Кольцо	1
7	0225611	U-образная манжета	1
8	4S00170	Грязесъёмное кольцо	1
9	A811100	Уплотнительное кольцо	2
10	0854206	Опорное кольцо	1
11	A810105	Уплотнительное кольцо	1
12	0863304	Держатель	1
13	0863305	Уплотнение амортизатор	2
14	0863306	Втулка	1
15	0310506	Опорное кольцо	2
16	0863307	Амортизирующий подшипник	1
17	0854207	Поршень	1
18	0310508	Уплотнительное кольцо	1
19	0666808	Направляющее кольцо	2
20	0789606	Гайка	1
21	0310612	Установочный винт	1
22	0111818	Шарик	1
23	0409012	Амортизирующий подшипник	1
24	0667010	Уплотнение	1
25	0409609	Стопорное кольцо	1
26	0409014	Ограничитель	2
28	0863308	Грязесъёмное кольцо	4
29	0863309	Трубка	1
30	4480022	Пробка	1
31	4509182	Уплотнительное кольцо	2
32	4694711	Держатель	1
33	0826816	Болт	1
34	9215354	Удерживающий клапан	1
35	0146424	Болт с внутренним шестигранником	4
36	4509181	Уплотнительное кольцо	1
37	1223404	Лента	1
38	0310707	Лента	1
39	J901035	Болт	2
40	A590910	Шайба	2
41	1223405	Болт с внутренним шестигранником	2
42	J75481	Пресс-маслёнка	1
100	4477632	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
