Угол датчик — HITACHI ZX75UR-3

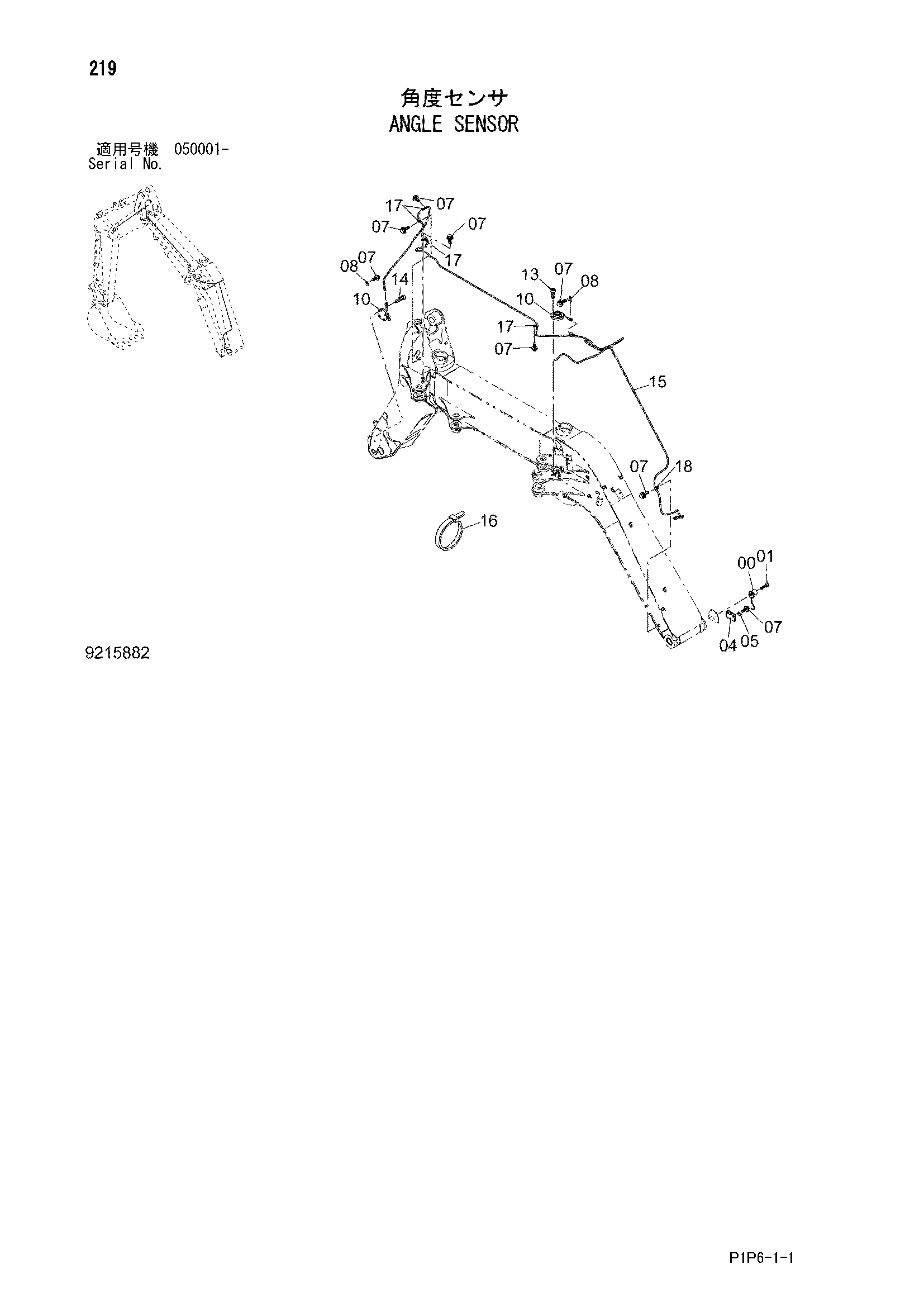

Заводская схема «Угол датчик» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 1 |
| 01 | J780625 | Болт с внутренним шестигранником | 3 |
| 04 | 9756375 | Пластина | 1 |
| 05 | 4381930 | Кронштейн | 1 |
| 07 | J271016 | Болт с шайбой | 8 |
| 07A | J901016 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4257159 | Кронштейн | 2 |
| 10 | 4476333 | Датчик угла | 2 |
| 13 | J780830 | Болт с внутренним шестигранником | 4 |
| 14 | J780840 | Болт с внутренним шестигранником | 4 |
| 15 | 3095635 | Жгут проводов | 1 |
| 16 | 4055311 | Ленточный зажим | 25 |
| 17 | 4190261 | Зажим | 4 |
| 18 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
