Пилотные гидролинии (6) — HITACHI ZX75UR-3

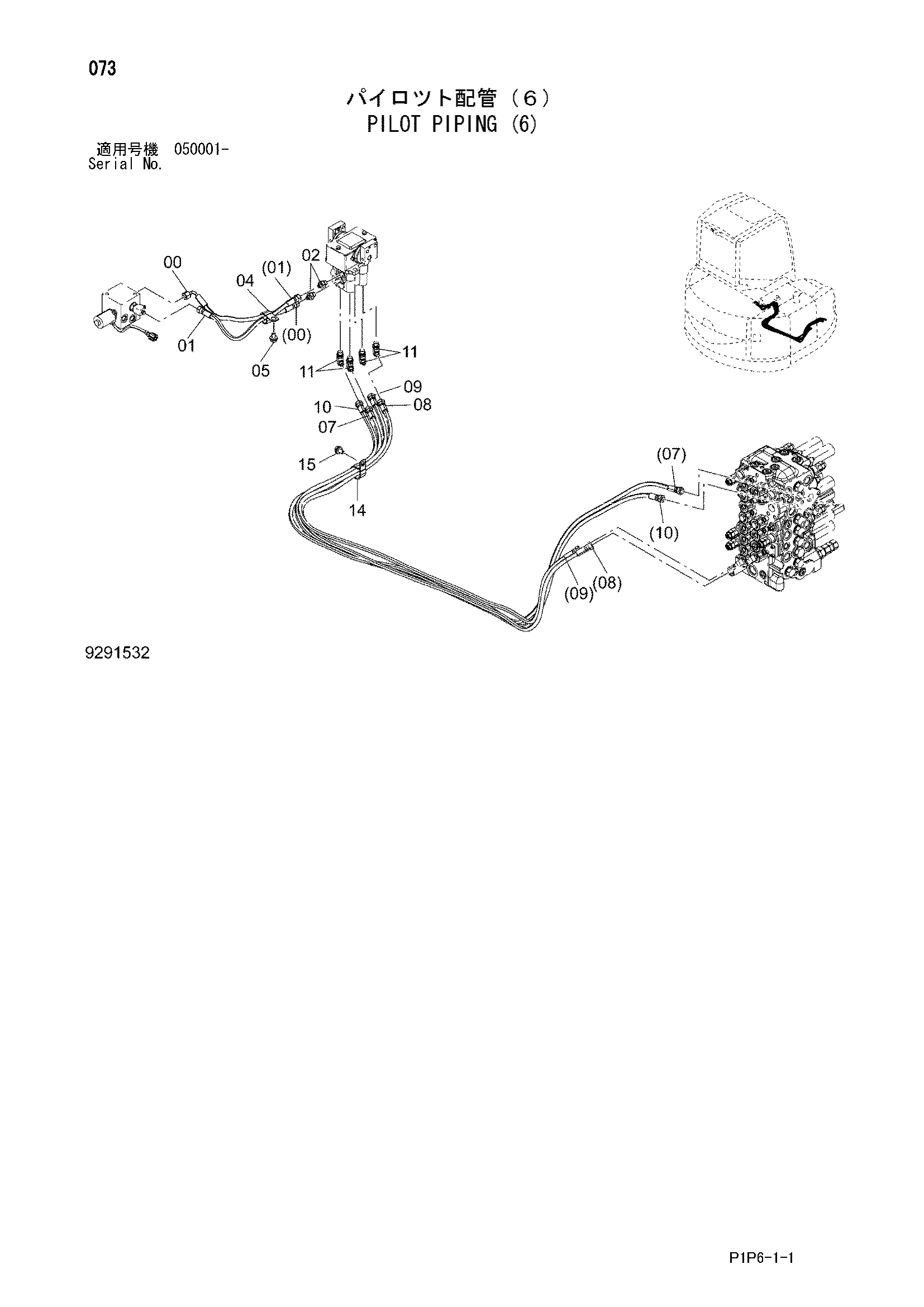

Заводская схема «Пилотные гидролинии (6)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442219 | Шланг | 1 |
| 01 | 4656809 | Шланг | 1 |
| 02 | A852122 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4192035 | Зажим | 1 |
| 05 | J271020 | Болт с шайбой | 1 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4685568 | Шланг | 1 |
| 08 | 4471863 | Шланг | 1 |
| 09 | 4471865 | Шланг | 1 |
| 10 | 4471866 | Шланг | 1 |
| 11 | A852322 | Угловой штуцер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4190264 | Зажим | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
