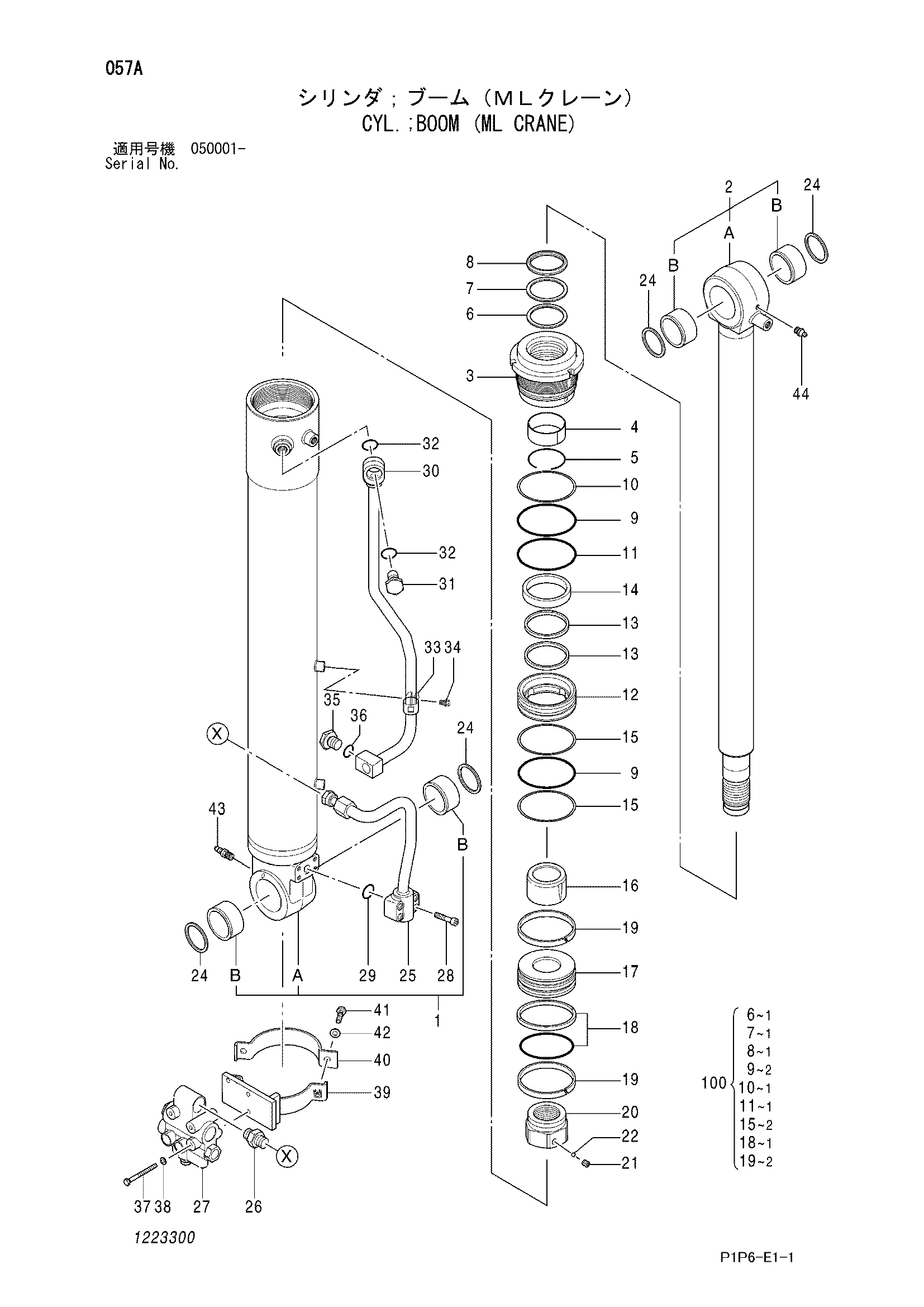

Гидроцилиндр стрелы (ML кран) — HITACHI ZX75UR-3

Заводская схема «Гидроцилиндр стрелы (ML кран)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4473664	Гидроцилиндр стрелы	1
1	1223301	Труба гидроцилиндра	1
1A	1223302	Труба гидроцилиндра	1
1B	1189703	Втулка	2
2	1223303	Шток поршня	1
2A	1223304	Шток поршня	1
2B	1189703	Втулка	2
3	0863203	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0789906	Кольцо	1
7	0240911	U-образная манжета	1
8	0667504	Грязесъёмное кольцо	1
9	A811120	Уплотнительное кольцо	2
10	0863204	Опорное кольцо	1
11	A810125	Уплотнительное кольцо	1
12	0863205	Держатель	1
13	0863206	Уплотнение амортизатор	2
14	0863207	Втулка	1
15	0223704	Опорное кольцо	2
16	1223305	Амортизирующий подшипник	1
17	0863209	Поршень	1
18	0223706	Уплотнение кольцо	1
19	0737506	Направляющее кольцо	2
20	0789506	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	0341304	Грязесъёмное кольцо	4
25	1223306	Трубка	1
26	0824207	Ниппель	1
27	4477508	Удерживающий клапан	1
28	M341045	Болт с внутренним шестигранником	4
29	4509181	Уплотнительное кольцо	1
30	1223307	Трубка	1
31	4480022	Пробка	1
32	4509182	Уплотнительное кольцо	2
33	4694711	Держатель	1
34	0826816	Болт	1
35	0796501	Пробка	1
36	4506416	Уплотнительное кольцо	1
37	1205602	Болт	3
38	A590908	Пружинная шайба	3
39	1223308	Лента	1
40	4468607	Лента	1
41	J901035	Болт	2
42	A590910	Шайба	2
43	0271312	Пресс-маслёнка	1
44	J75481	Пресс-маслёнка	1
100	4481863	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
