Гидромолот, гидроножницы трубопроводы (основной) — HITACHI ZX75UR-3

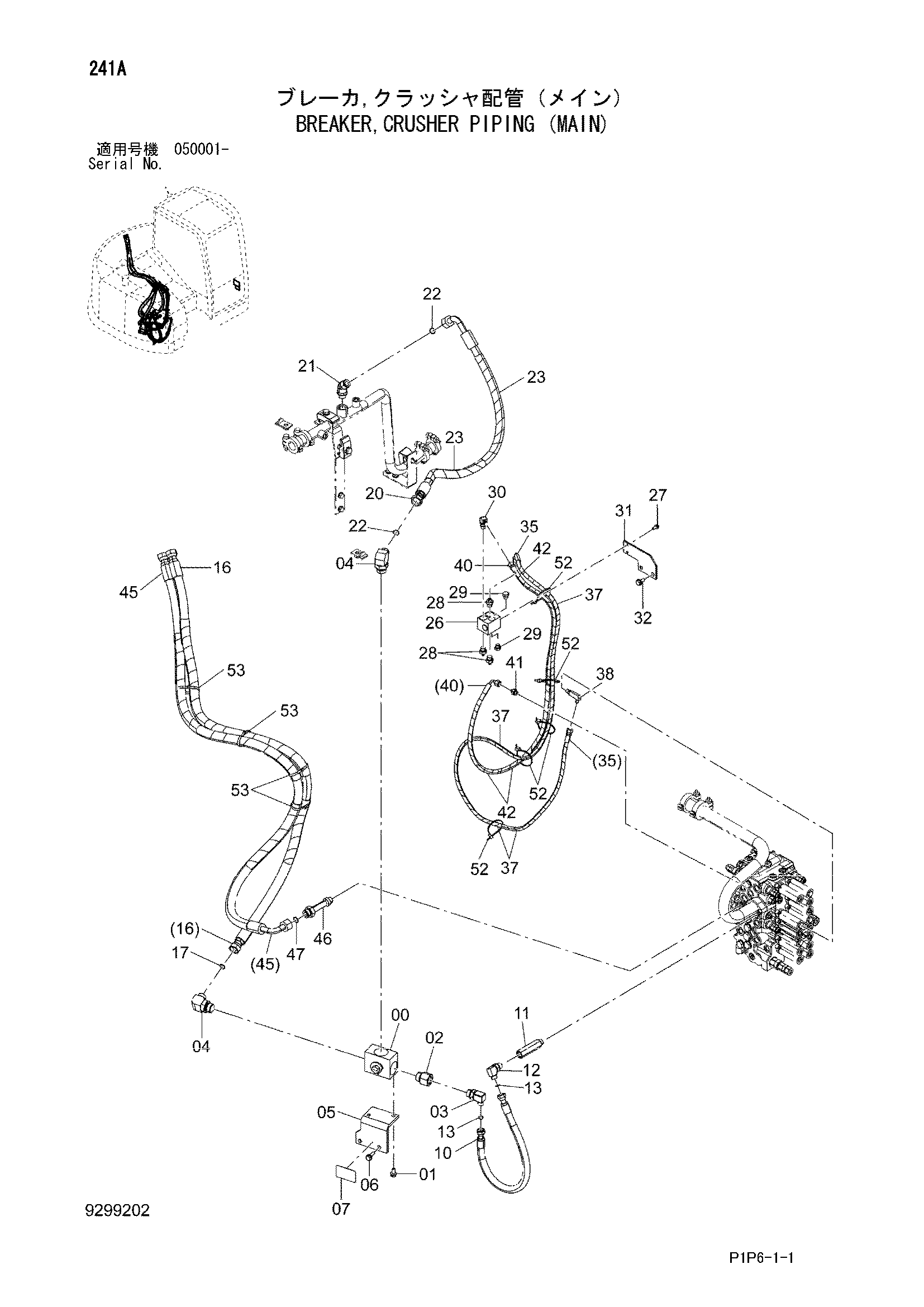

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261540 | Клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4263448 | Переходник S | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A853364 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853386 | Угловой штуцер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 3113344 | Кронштейн | 1 |
| 06 | J271035 | Болт с шайбой | 2 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4605376 | Информационная табличка | 1 |
| 10 | 9224863 | Шланг в сборе | 1 |
| 10A | 4601147 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 1 |
| 11 | 4412789 | Разъём S | 1 |
| 12 | A853344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 9299186 | Шланг в сборе | 1 |
| 16A | 4695390 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
| 17 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4358378 | Шланг | 1 |
| 21 | 4252193 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4327294 | Защитный кожух | 2 |
| 26 | 4330230 | Челночный клапан | 1 |
| 27 | J260820 | Болт с шайбой | 2 |
| 27A | J900820 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | A852132 | Адаптер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A885002 | Пробка | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852332 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4695610 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 4487532 | Шланг | 1 |
| 37 | 4327293 | Защитный кожух | 4 |
| 38 | 4279119 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4481171 | Шланг | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4327293 | Защитный кожух | 3 |
| 45 | 9299131 | Шланг в сборе | 1 |
| 45A | 4695473 | Шланг | 1 |
| 45B | 4327294 | Защитный кожух | 4 |
| 46 | 4304496 | Адаптер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 1 |
| 52 | 4055312 | Ленточный зажим | 5 |
| 53 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
