Основные гидролинии (1) — HITACHI ZX75UR-3

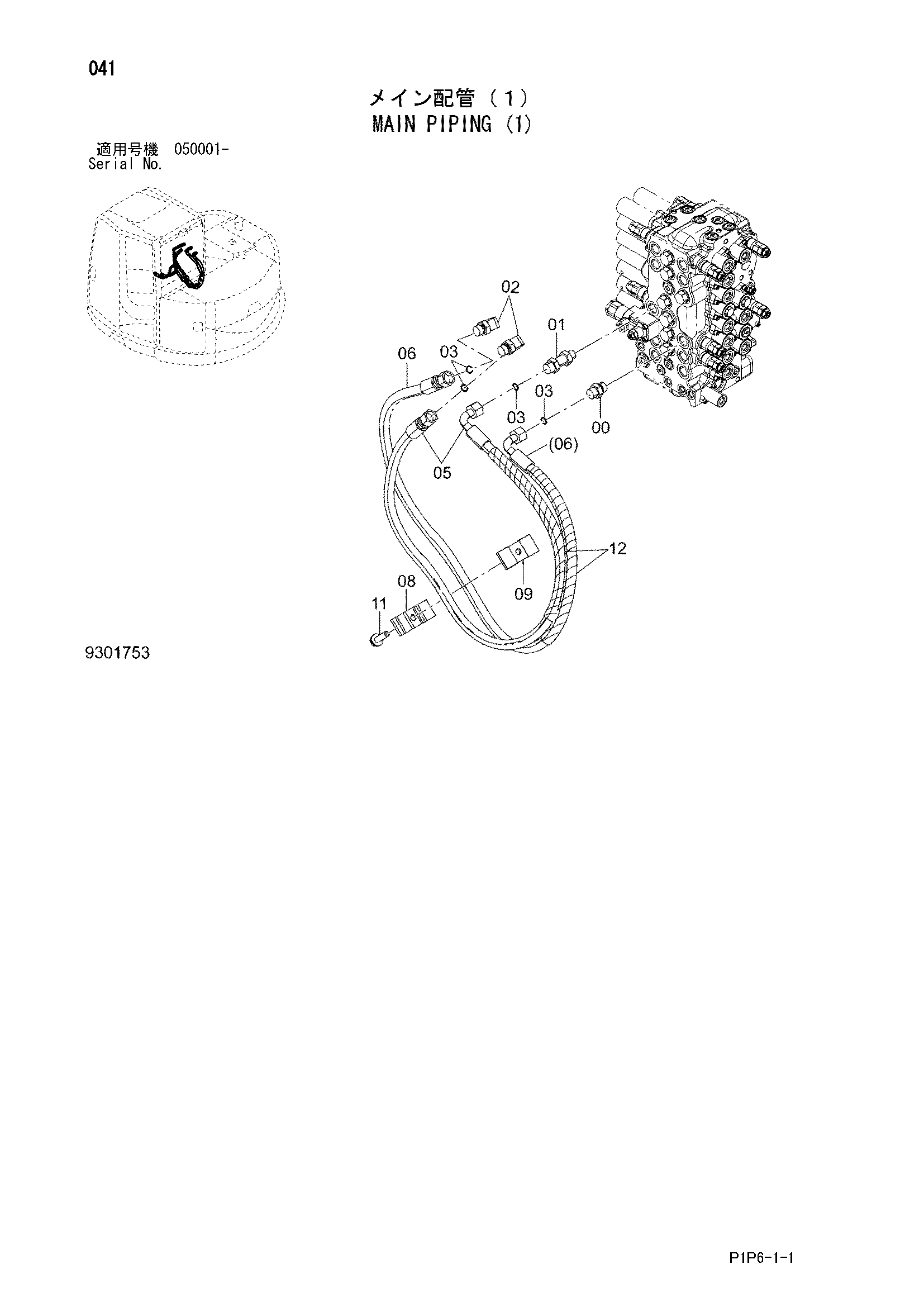

Заводская схема «Основные гидролинии (1)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853144 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4199247 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A853344 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 4 |
| 05 | 4698951 | Шланг | 1 |
| 06 | 4698952 | Шланг | 1 |
| 08 | 4202103 | Хомут | 1 |
| 09 | 9727634 | Хомут | 1 |
| 11 | J901245 | Болт | 1 |
| 12 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
