HSB гидромолот трубопроводы — HITACHI ZX75UR-3

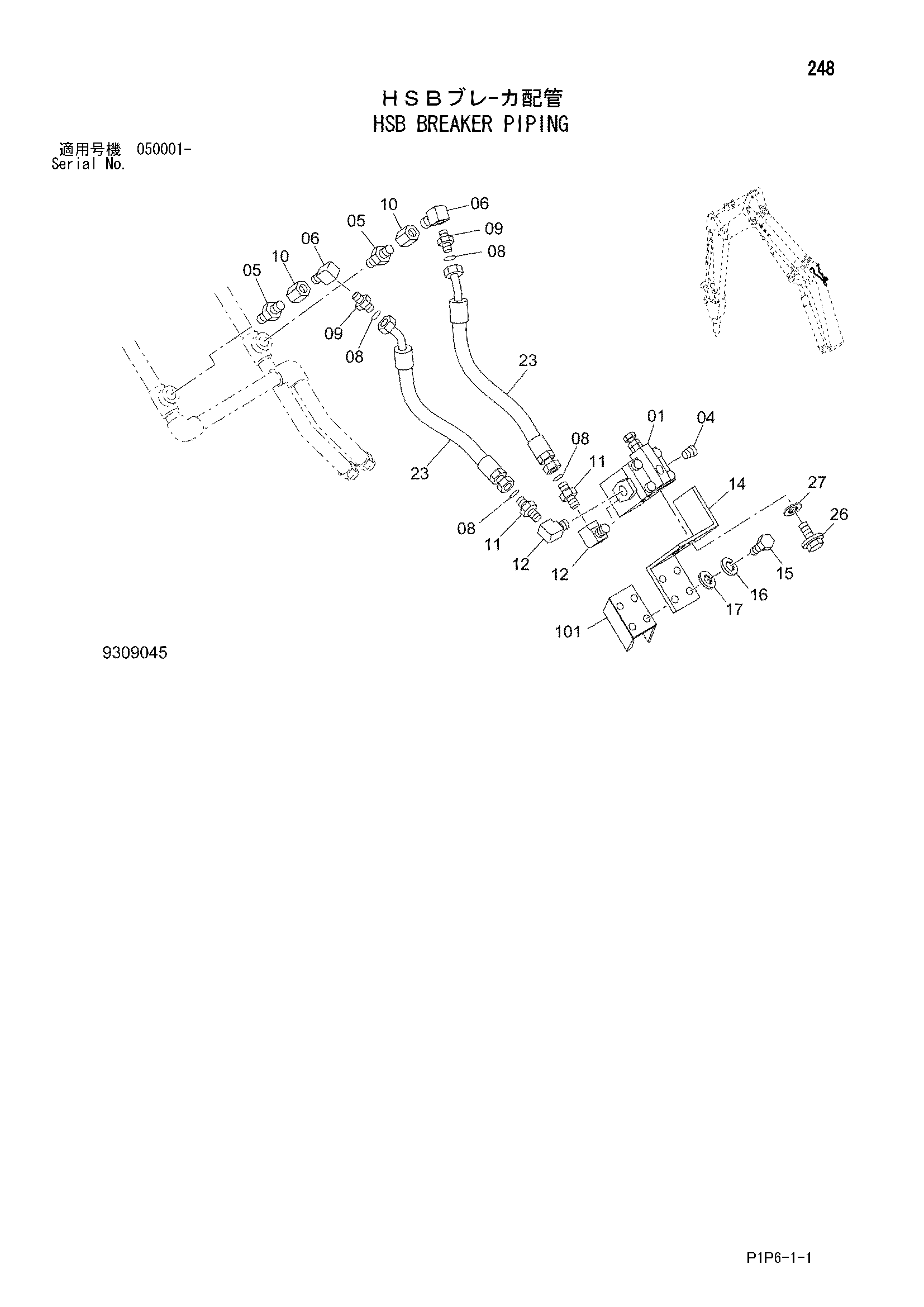

Заводская схема «HSB гидромолот трубопроводы» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4208243 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4208967 | Адаптер | 2 |
| 10 | 94-0678 | Разъём S | 2 |
| 11 | 4217134 | Адаптер | 2 |
| 12 | 94-0632 | Угловой штуцер | 2 |
| 14 | 3094997 | Кронштейн | 1 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 23 | 4684784 | Шланг | 2 |
| 26 | J260820 | Болт с шайбой | 3 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | A590908 | Пружинная шайба | 3 |
| 101 | 4707402 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
