Смещаемый гидроцилиндр — HITACHI ZX75UR-3

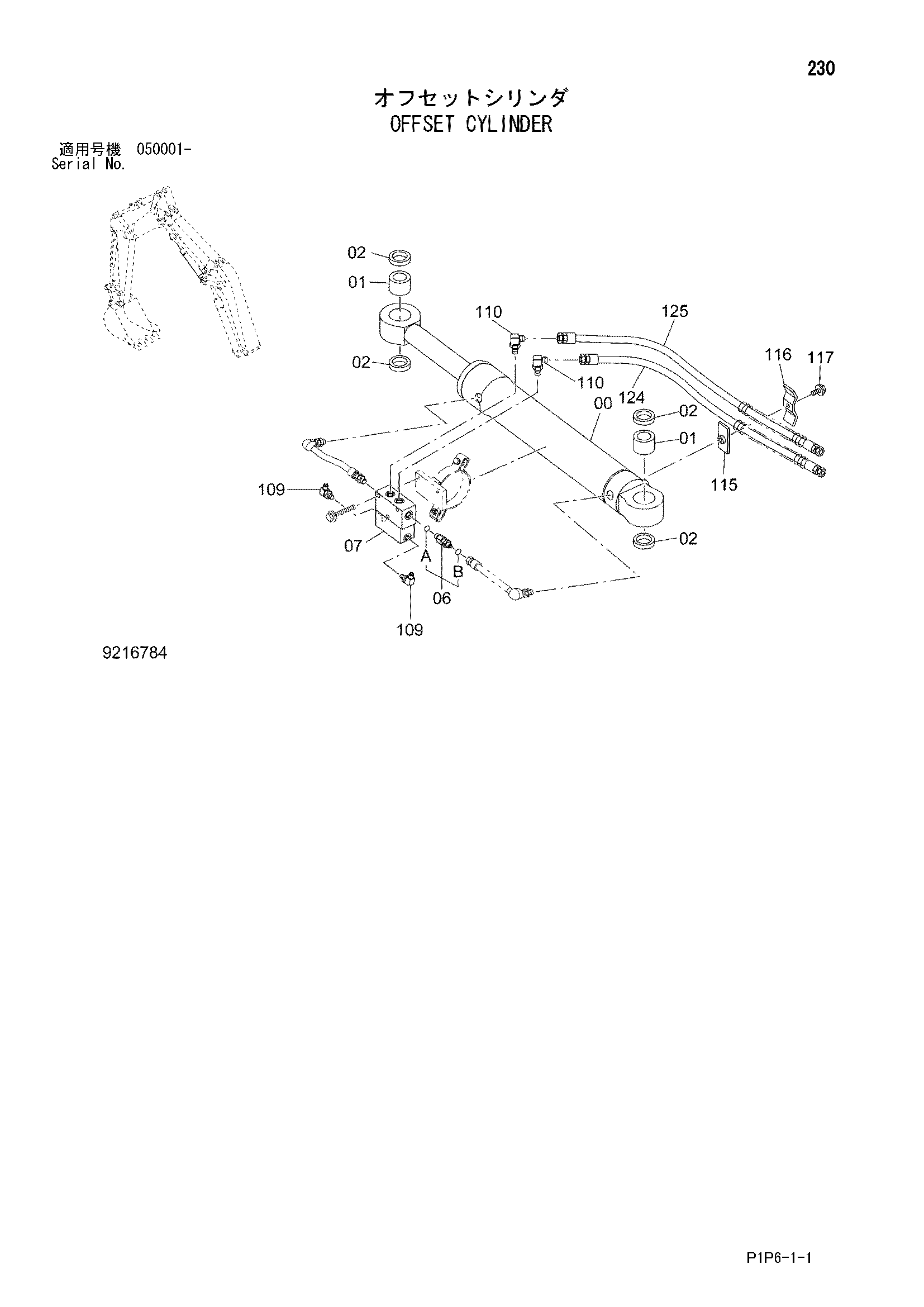

Заводская схема «Смещаемый гидроцилиндр» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4473683 | Гидроцилиндр. смещаемый | 1 |
| 01 | 4334427 | Втулка | 2 |
| 02 | 4117954 | Пылезащитное уплотнение | 4 |
| 06 | 4485552 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 06B | 4138928 | Уплотнительное кольцо | 1 |
| 07 | 9220519 | Удерживающий клапан | 1 |
| 109 | A852322 | Угловой штуцер | 2 |
| 109A | 957366 | Уплотнительное кольцо | 1 |
| 110 | A852333 | Угловой штуцер | 2 |
| 110A | 4509180 | Уплотнительное кольцо | 1 |
| 115 | 9759357 | Хомут | 1 |
| 116 | 4202103 | Хомут | 1 |
| 117 | J271030 | Болт с шайбой | 1 |
| 117A | J901030 | Болт | 1 |
| 117B | J222010 | Шайба | 1 |
| 124 | 4613035 | Шланг | 1 |
| 125 | 4613032 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
