Напорные трубопроводы — HITACHI ZX75UR-3

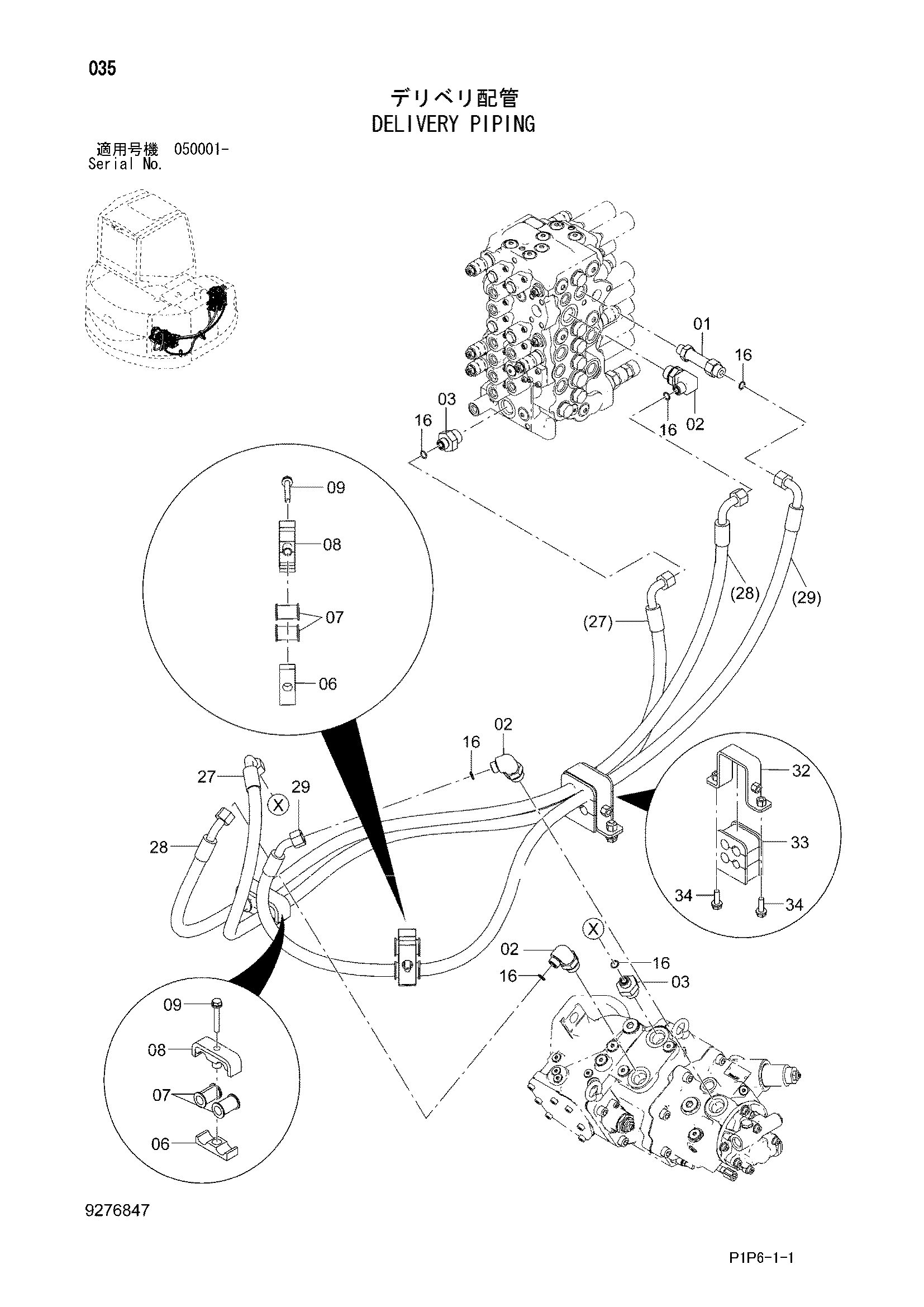

Заводская схема «Напорные трубопроводы» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4235035 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A853364 | Угловой штуцер | 3 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A853164 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4285722 | Резиновая прокладка | 2 |
| 07 | 4463996 | Резиновая втулка | 4 |
| 08 | 8082431 | Хомут | 2 |
| 09 | J271070 | Болт с шайбой | 2 |
| 09A | J901070 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 6 |
| 27 | 4686609 | Шланг | 1 |
| 28 | 4686610 | Шланг | 1 |
| 29 | 4686611 | Шланг | 1 |
| 32 | 8116456 | Кронштейн | 1 |
| 33 | 4694678 | Хомут | 1 |
| 34 | J271035 | Болт с шайбой | 2 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
