Пилотные гидролинии (5) — HITACHI ZX75UR-3

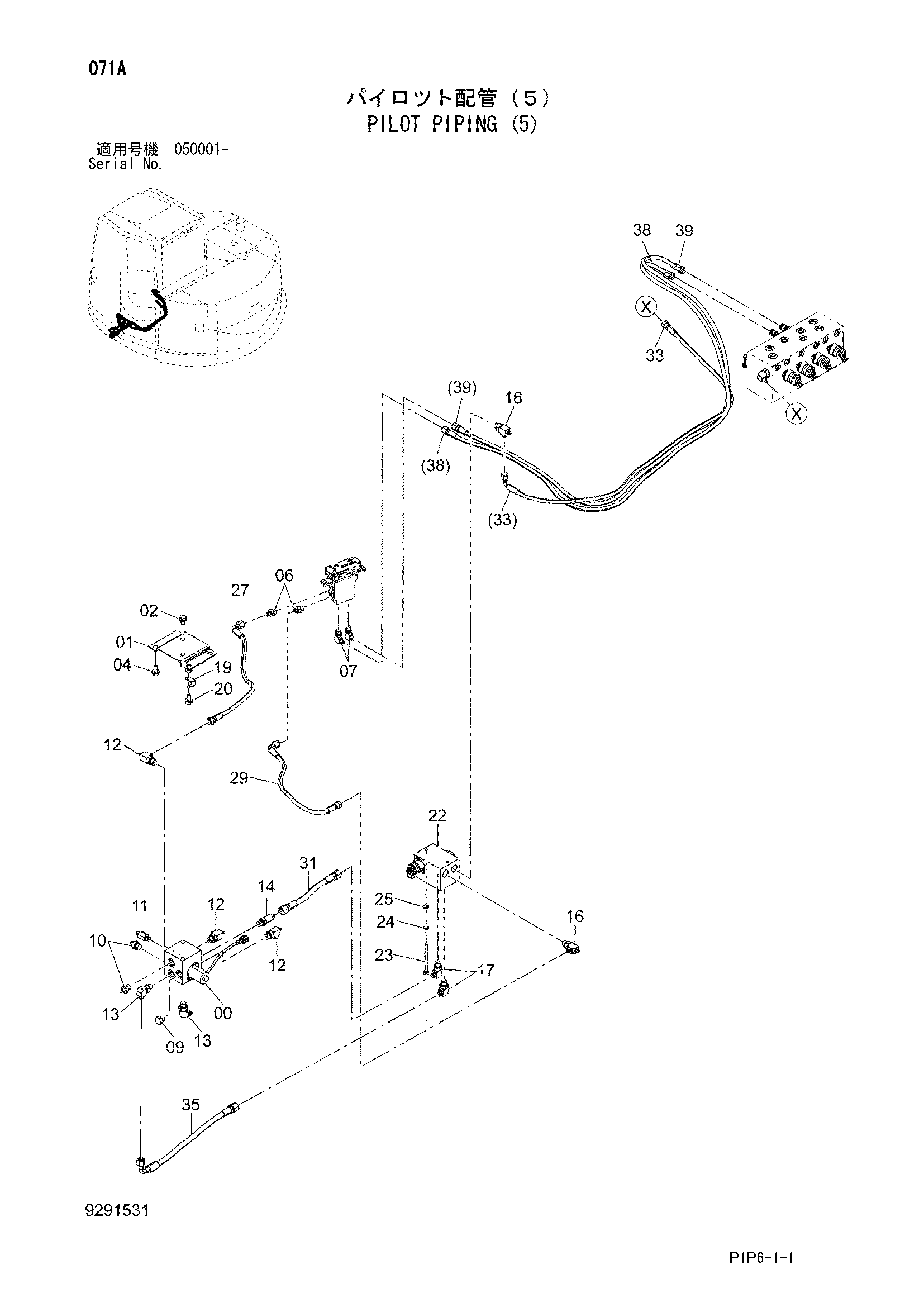

Заводская схема «Пилотные гидролинии (5)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609630 | Запорный клапан | 1 |
| 01 | 9767403 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852122 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885003 | Пробка | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852132 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852432 | Тройник | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852433 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852432 | Тройник | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4257159 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4469030 | Электромагнитный клапан | 1 |
| 23 | J900800 | Болт | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 27 | 4618606 | Шланг | 1 |
| 29 | 4618606 | Шланг | 1 |
| 31 | 4669736 | Шланг | 1 |
| 33 | 4685572 | Шланг | 1 |
| 35 | 4436254 | Шланг | 1 |
| 38 | 4470268 | Шланг | 1 |
| 39 | 4685566 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
