Каталог запчастей HITACHI
Смещаемый стрела — HITACHI ZX75UR-3

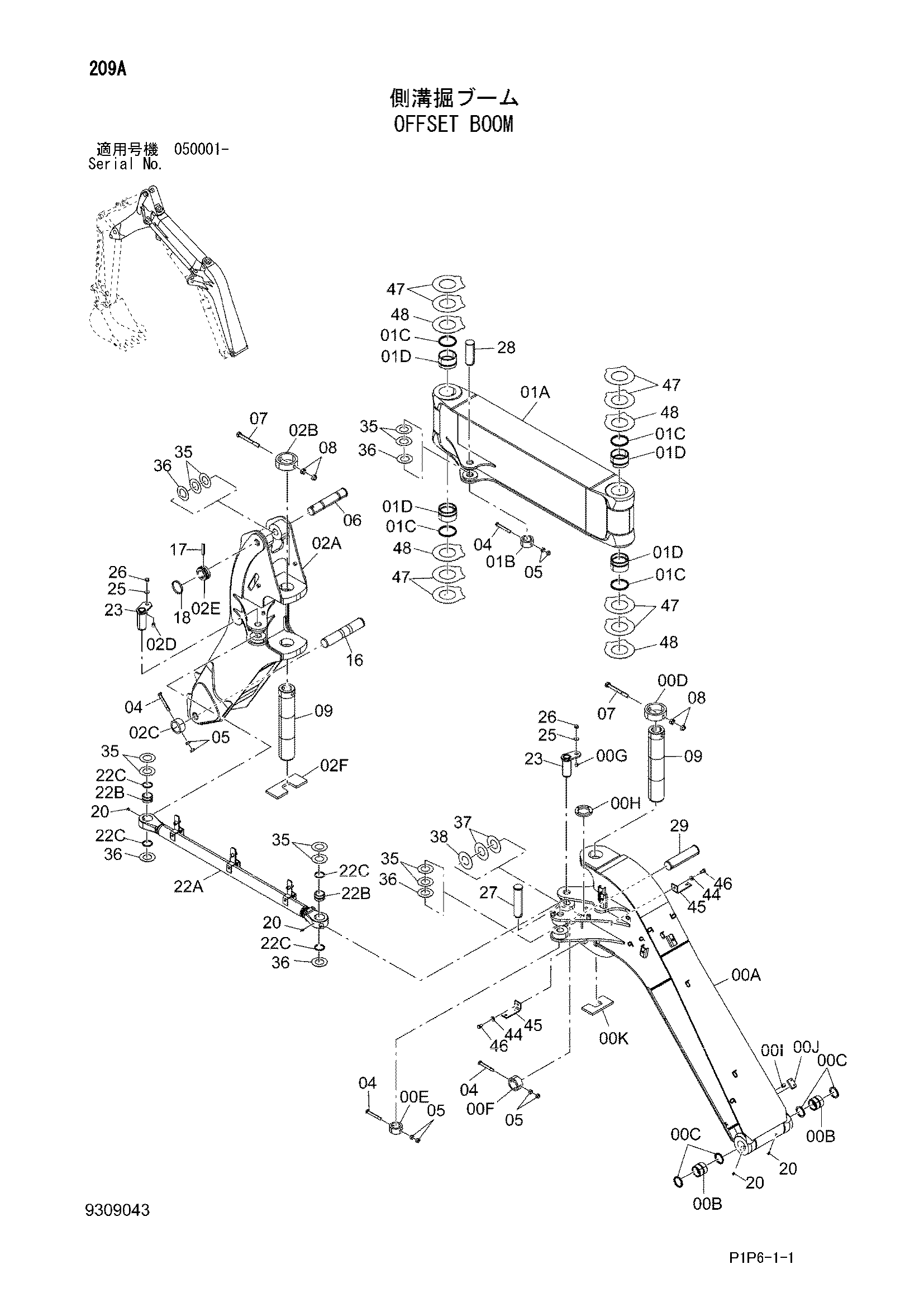

Заводская схема «Смещаемый стрела» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057811 | Стрела нижний | 1 |
| 00A | 5012731 | Стрела нижний | 1 |
| 00B | 4445478 | Втулка | 2 |
| 00C | 4094086 | Пылезащитное уплотнение | 4 |
| 00D | 4236234 | Ограничитель | 1 |
| 00E | 4434950 | Ограничитель | 1 |
| 00F | 4434951 | Ограничитель | 1 |
| 00G | 4466838 | Ограничитель | 1 |
| 00H | 4476205 | Седло винта | 1 |
| 00I | 4334431 | Седло винта | 1 |
| 00J | 9765132 | Седло винта | 1 |
| 00K | 4487761 | Ограничитель | 1 |
| 01 | 8088500 | Стрела верхний | 1 |
| 01A | 6020656 | Стрела верхний | 1 |
| 01B | 4434950 | Ограничитель | 1 |
| 01C | 4074008 | Пылезащитное уплотнение | 4 |
| 01D | 4443885 | Втулка | 4 |
| 02 | 8088647 | Стойка гидроцилиндр. | 1 |
| 02A | 5008401 | Стойка гидроцилиндр. | 1 |
| 02B | 4236234 | Ограничитель | 1 |
| 02C | 4434951 | Ограничитель | 1 |
| 02D | 4466838 | Ограничитель | 1 |
| 02E | 4197031 | Ограничитель | 1 |
| 02F | 4487762 | Ограничитель | 1 |
| 04 | 4435123 | Стопорный палец | 4 |
| 05 | J950016 | Гайка | 8 |
| 06 | 3095585 | Палец | 1 |
| 07 | J922013 | Болт | 2 |
| 08 | J950020 | Гайка | 4 |
| 09 | 3094383 | Палец | 2 |
| 09 | 4472891 | Палец | 2 |
| 16 | 3096626 | Палец | 1 |
| 17 | 4065689 | Палец | 1 |
| 18 | 4065688 | Кольцо | 1 |
| 20 | J75581 | Пресс-маслёнка | 4 |
| 22 | 9215342 | Стойка | 1 |
| 22A | 8088577 | Стойка | 1 |
| 22B | 4345470 | Втулка | 2 |
| 22C | 4117954 | Пылезащитное уплотнение | 4 |
| 23 | 9757775 | Палец | 2 |
| 25 | 449490 | Плоская шайба | 2 |
| 26 | J271220 | Болт с шайбой | 2 |
| 26A | J901220 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 3093833 | Палец | 1 |
| 28 | 3093834 | Палец | 1 |
| 29 | 3093836 | Палец | 1 |
| 35 | 4374459 | Упорная пластина 1.0mm | 10 |
| 36 | 4374437 | Упорная пластина 2.0mm | 5 |
| 37 | 4366694 | Упорная пластина 1.0mm | 4 |
| 38 | 4367411 | Упорная пластина 2.0mm | 2 |
| 44 | J222014 | Шайба | 2 |
| 45 | 4224631 | Кронштейн | 2 |
| 46 | J901425 | Болт | 2 |
| 47 | 4470745 | Упорная пластина 1.0mm | 8 |
| 48 | 4470746 | Упорная пластина 2.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
