Пилотные гидролинии (8) — HITACHI ZX75UR-3

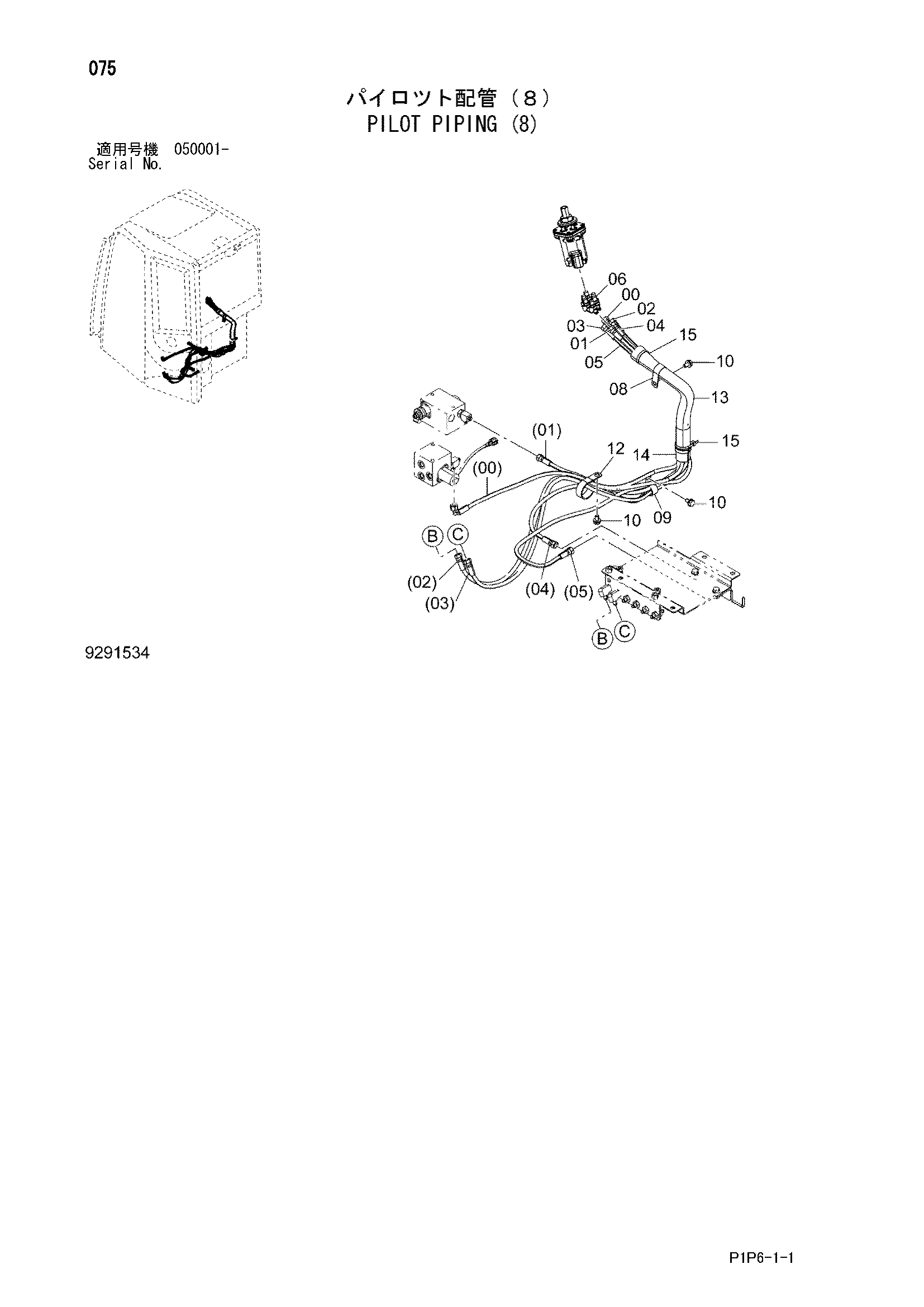

Заводская схема «Пилотные гидролинии (8)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4677664 | Шланг | 1 |
| 01 | 4685570 | Шланг | 1 |
| 02 | 4672216 | Шланг | 1 |
| 03 | 4672217 | Шланг | 1 |
| 04 | 4672218 | Шланг | 1 |
| 05 | 4672219 | Шланг | 1 |
| 06 | A852222 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190264 | Зажим | 1 |
| 09 | 4192035 | Зажим | 1 |
| 10 | J271020 | Болт с шайбой | 3 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4190265 | Зажим | 1 |
| 13 | 4475439 | Защитный кожух | 1 |
| 14 | 4673237 | Резиновая прокладка | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
