Управление педаль (гидромолот, гидроножницы) — HITACHI ZX75UR-3

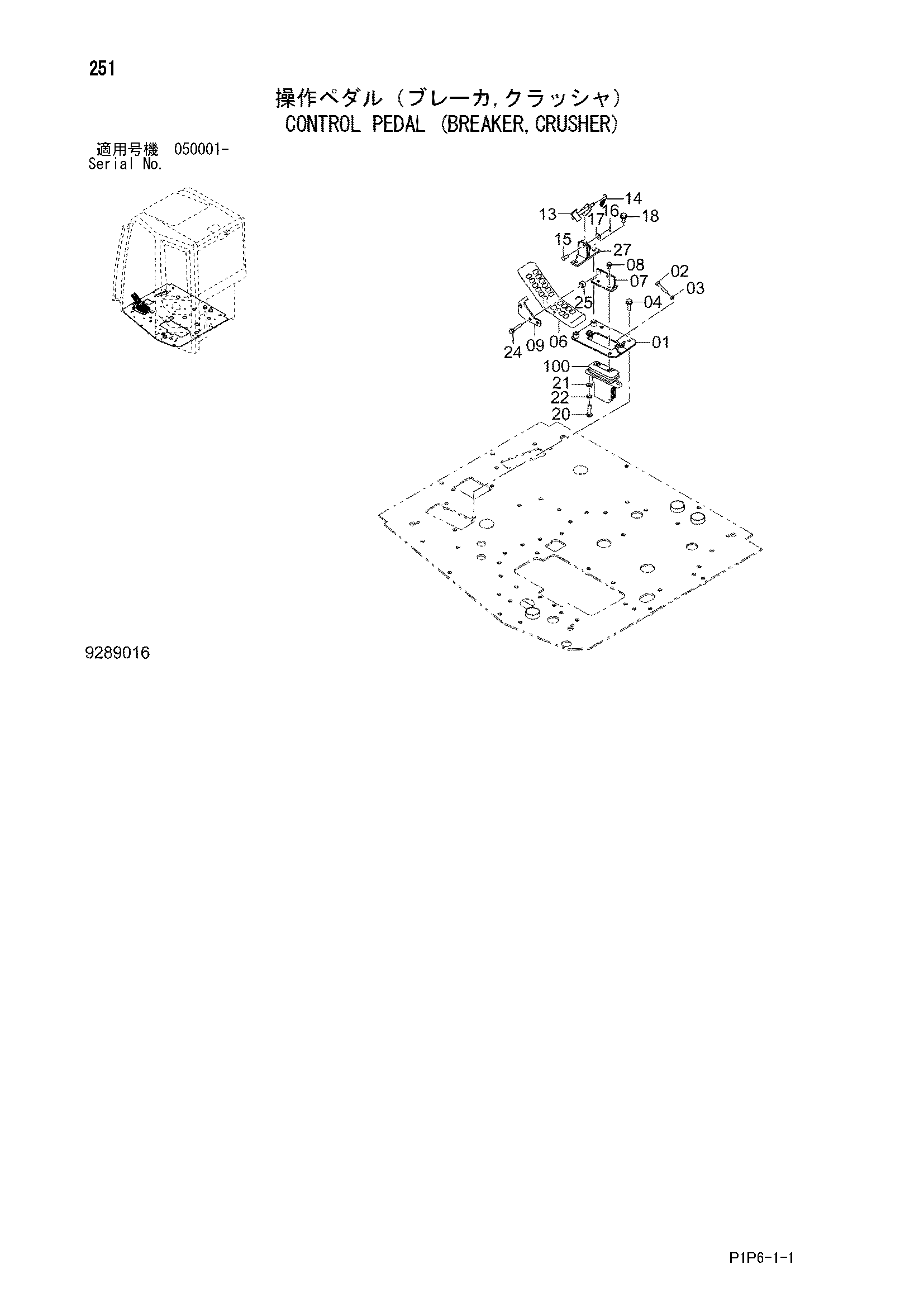

Заводская схема «Управление педаль (гидромолот, гидроножницы)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611406 | Кронштейн | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4612247 | Педаль | 1 |
| 04 | J260812 | Болт с шайбой | 2 |
| 04A | J900812 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 8098457 | Крышка | 1 |
| 07 | J260825 | Болт с шайбой | 2 |
| 07A | J900825 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 8109713 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 100 | 4607487 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
