Пилотные гидролинии (10) — HITACHI ZX75UR-3

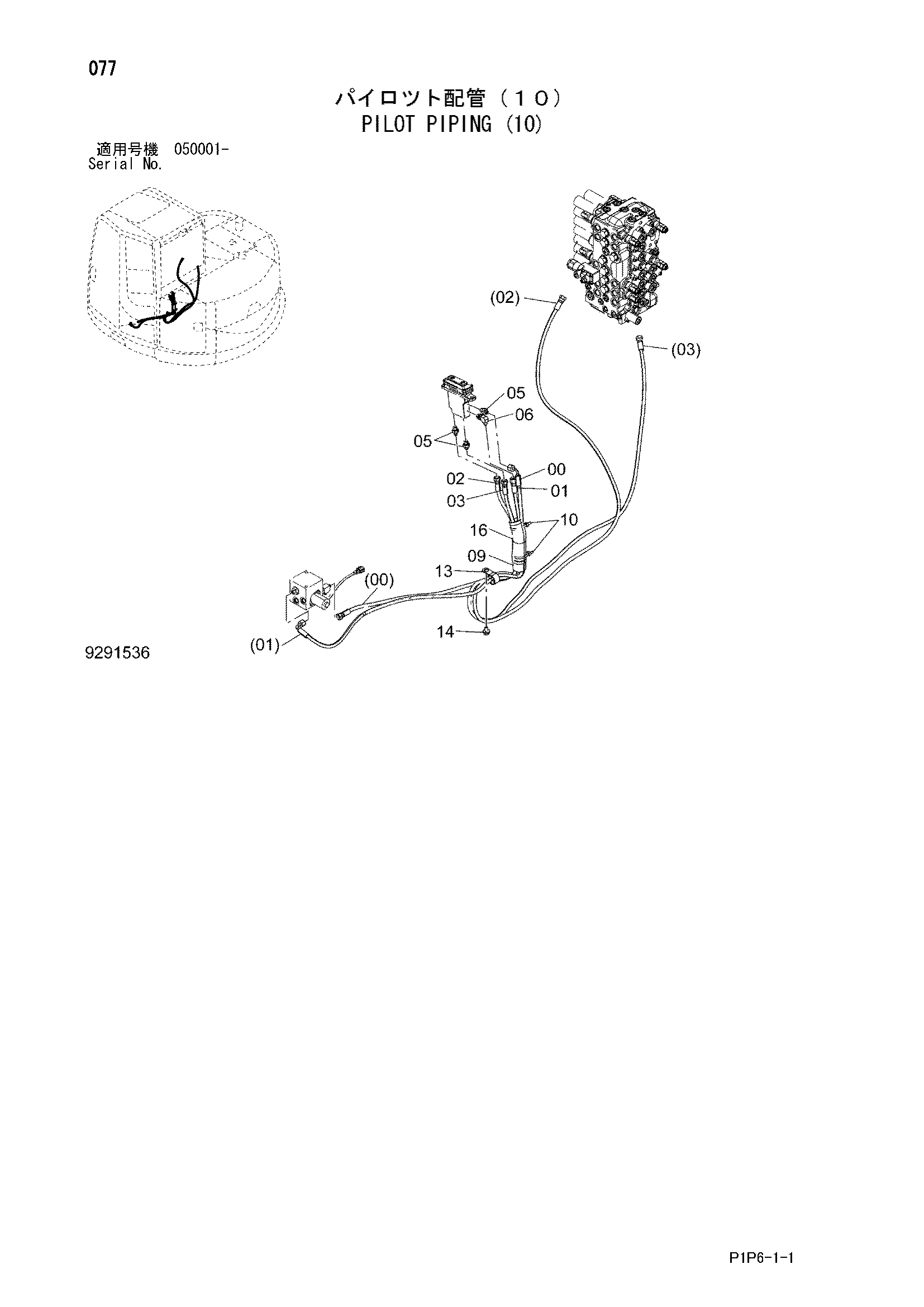

Заводская схема «Пилотные гидролинии (10)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4677666 | Шланг | 1 |
| 01 | 4677667 | Шланг | 1 |
| 02 | 4685575 | Шланг | 1 |
| 03 | 4471898 | Шланг | 1 |
| 05 | A852122 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4673255 | Резиновая прокладка | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 13 | 4192035 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4635371 | Защита шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
