Сиденье стойка — HITACHI ZX75UR-3

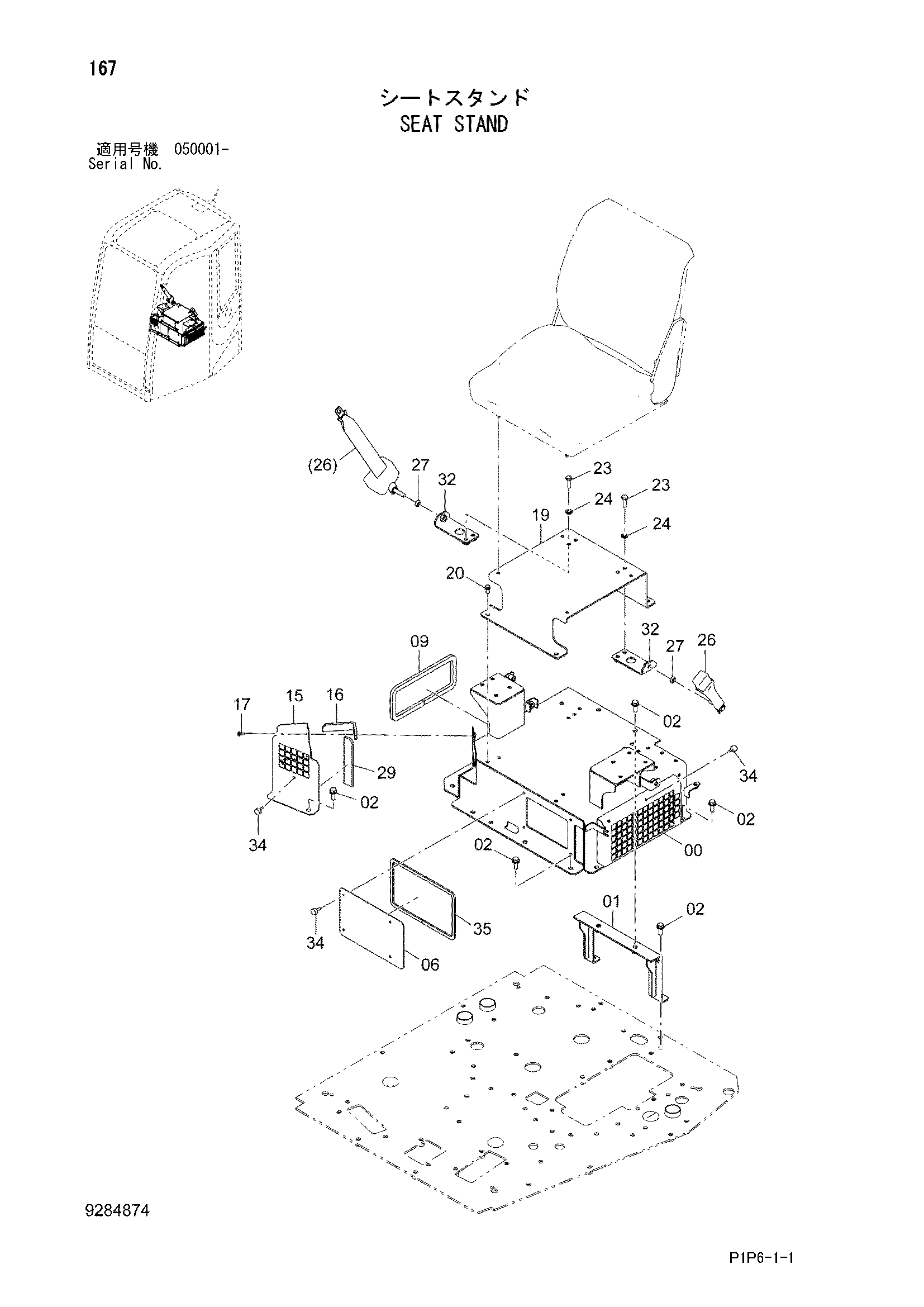

Заводская схема «Сиденье стойка» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011706 | Стойка | 1 |
| 01 | 7053892 | Опора | 1 |
| 02 | J271030 | Болт с шайбой | 13 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 06 | 4671644 | Крышка | 1 |
| 09 | 4671884 | Резиновая прокладка | 1 |
| 15 | 7053970 | Решётка | 1 |
| 16 | 4677607 | Резиновая прокладка | 1 |
| 17 | J260616 | Болт с шайбой | 1 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 3111497 | Стойка | 1 |
| 20 | J260820 | Болт с шайбой | 4 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 23 | 4235232 | Болт | 4 |
| 24 | J219167 | Пружинная шайба | 4 |
| 26 | 4643968 | Сеат-белт | 1 |
| 27 | 4382554 | Проставка | 2 |
| 29 | 4683463 | Резиновая прокладка | 1 |
| 32 | 9769450 | Кронштейн | 2 |
| 34 | 4684275 | Ручка | 7 |
| 35 | 4685364 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
