Стрела трубопроводы (гидромолот, гидроножницы) — HITACHI ZX75UR-3

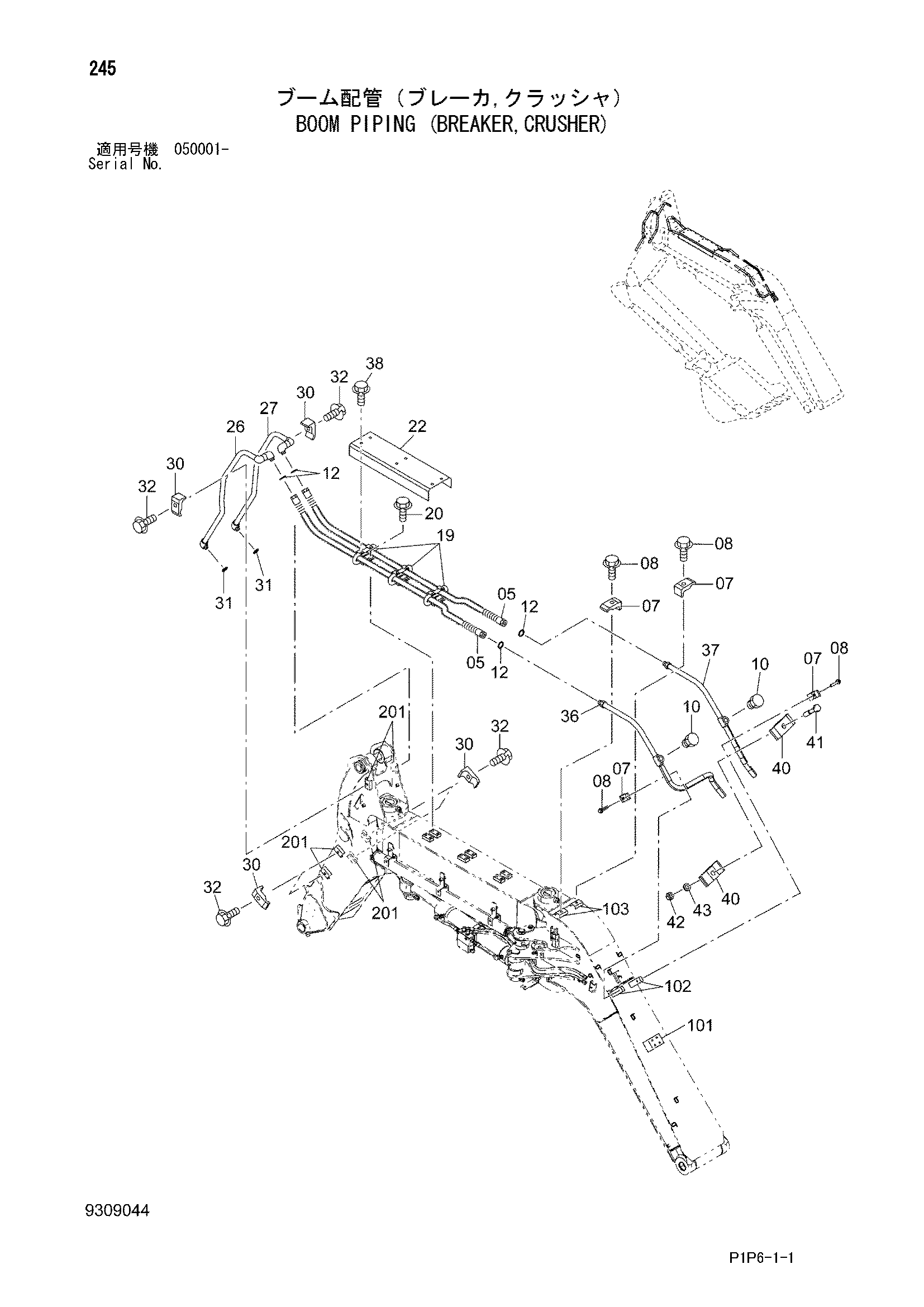

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4476955 | Шланг | 2 |
| 07 | 4190126 | Хомут трубки | 4 |
| 08 | J271260 | Болт с шайбой | 4 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4174542 | Пробка | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 8087824 | Кронштейн | 3 |
| 20 | J271225 | Болт с шайбой | 12 |
| 20A | J901225 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 3095062 | Крышка | 1 |
| 26 | 8088715 | Трубка | 1 |
| 27 | 8088716 | Трубка | 1 |
| 30 | 4190126 | Хомут трубки | 6 |
| 31 | 4187308 | Уплотнительное кольцо | 2 |
| 32 | J271260 | Болт с шайбой | 6 |
| 32A | J901260 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 36 | 8118622 | Трубка | 1 |
| 37 | 8118623 | Трубка | 1 |
| 38 | J281020 | Болт с шайбой | 6 |
| 38A | J901020 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 40 | 4189859 | Хомут трубки | 2 |
| 41 | J901265 | Болт | 1 |
| 42 | J950012 | Гайка | 1 |
| 43 | A590912 | Пружинная шайба | 1 |
| 101 | 4707402 | Седло винта | 1 |
| 102 | 4703319 | Седло винта | 2 |
| 103 | 9749939 | Седло винта | 2 |
| 201 | 9749939 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
