Облицовка (2-2) — HITACHI ZX75UR

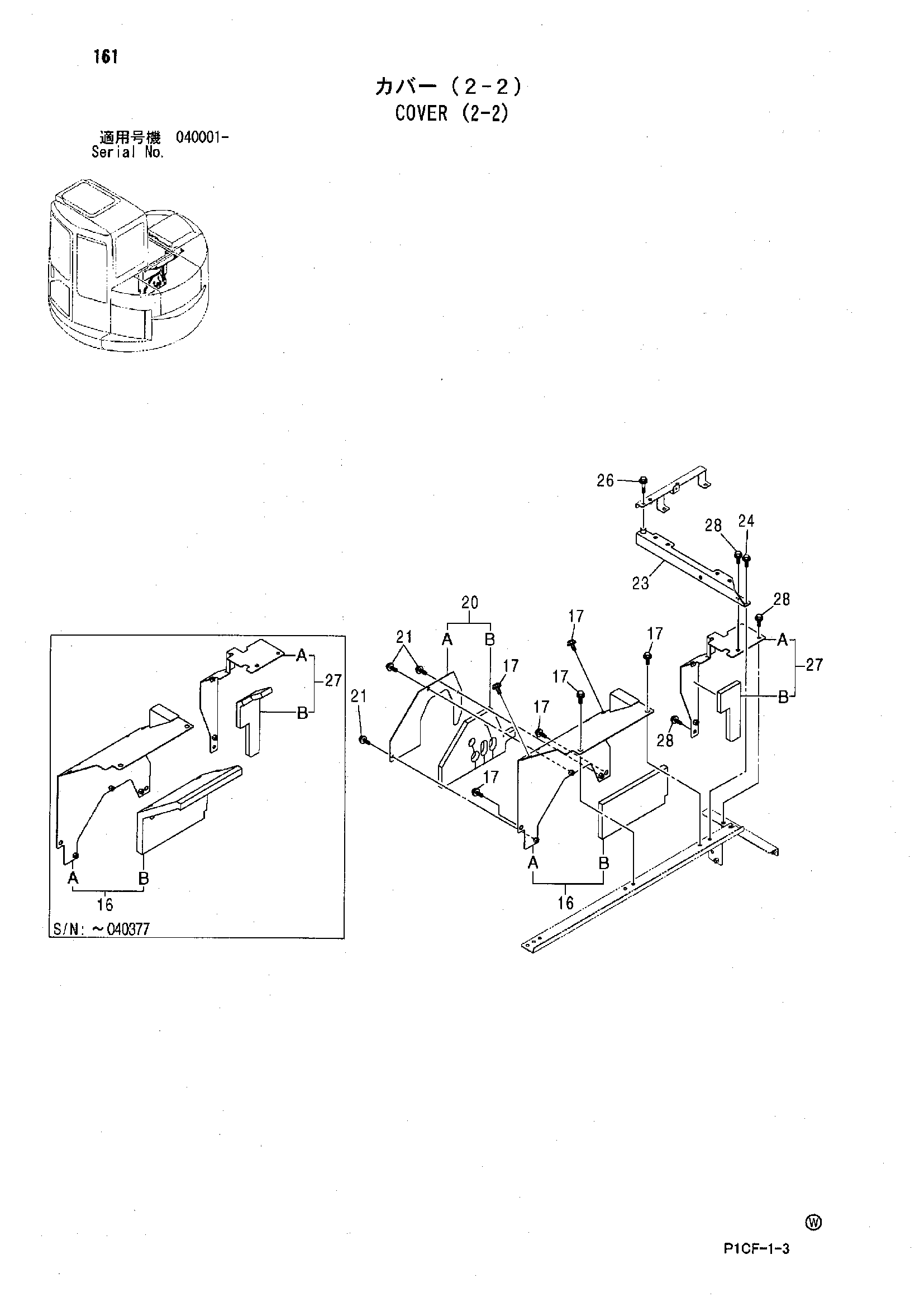

Заводская схема «Облицовка (2-2)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 9213137 | Крышка в сборе | 1 |
| 16A | 7042303 | Крышка | 1 |
| 16B | 4471893 замена: 4608218 | Резиновая прокладка | 1 |
| 16B | 4608218 | Резиновая прокладка | 1 |
| 17 | J031025 | Болт с шайбой | 6 |
| 17 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 20 | 9212562 | Крышка в сборе | 1 |
| 20A | 4472205 | Крышка | 1 |
| 20B | 4472206 | Резиновая прокладка | 1 |
| 21 | J021025 | Болт с шайбой | 3 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 23 | 8087907 | Кронштейн | 1 |
| 24 | J021025 | Болт с шайбой | 1 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 26 | J021045 | Болт с шайбой | 1 |
| 26 | J271045 замена: J901045 | Болт с шайбой | 1 |
| 27 | 9212563 | Крышка в сборе | 1 |
| 27A | 7042305 | Крышка | 1 |
| 27B | 4472110 замена: 4608219 | Резиновая прокладка | 1 |
| 27B | 4608219 | Резиновая прокладка | 1 |
| 28 | J021025 | Болт с шайбой | 3 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
