Рукоять удерживающий клапан детали — HITACHI ZX75UR

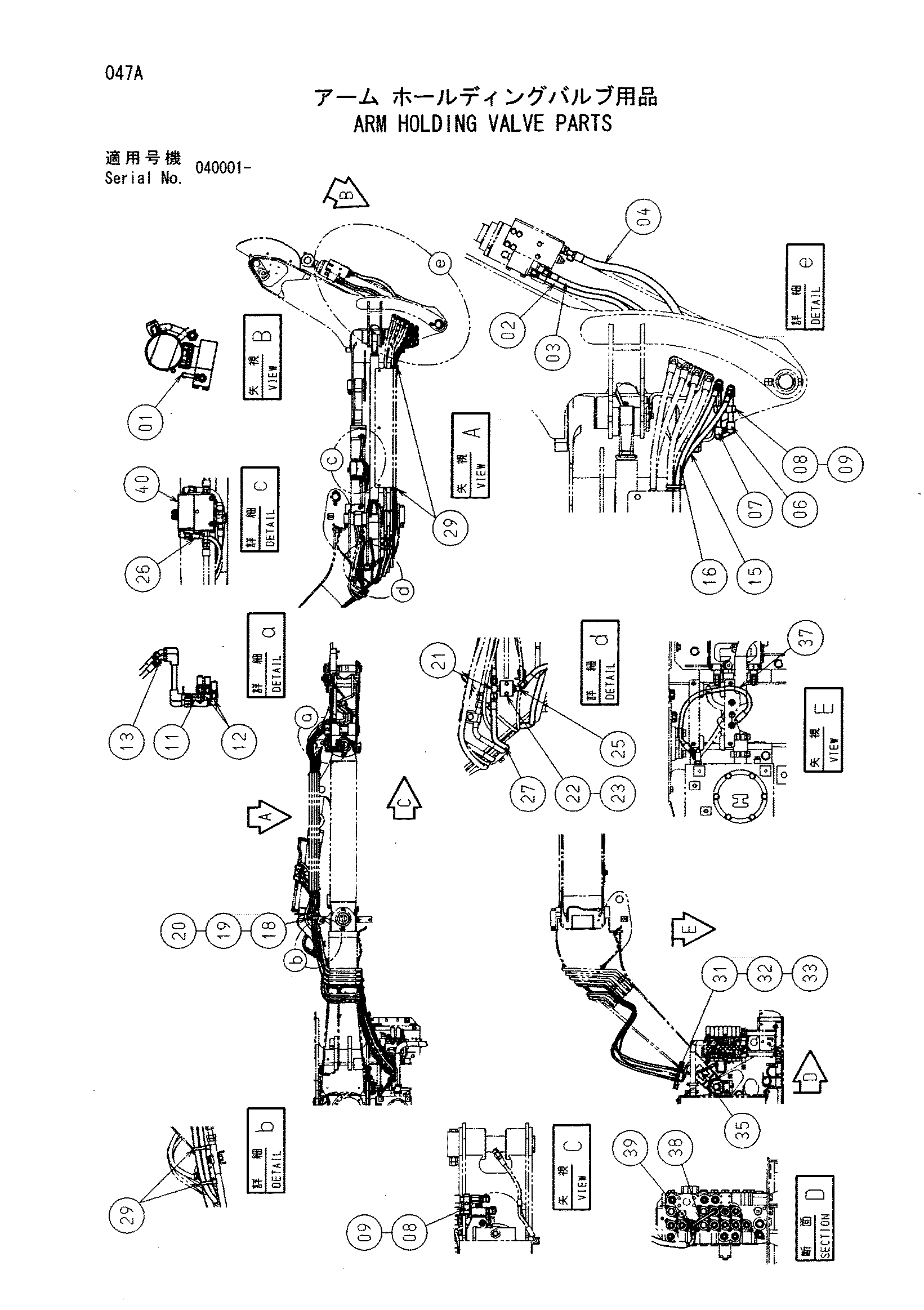

Заводская схема «Рукоять удерживающий клапан детали» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9220591 | Шланг в сборе | 1 |
| 01A | 4375679 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 02 | 9220573 | Шланг в сборе | 1 |
| 02A | 4375844 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 03 | 9220577 | Шланг в сборе | 1 |
| 03A | 4442055 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 4485319 | Шланг | 1 |
| 06 | 8089935 | Трубка | 1 |
| 07 | 8089941 | Трубка | 1 |
| 08 | 4053593 | Хомут трубки | 2 |
| 09 | J021045 | Болт с шайбой | 2 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852233 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9220728 | Шланг в сборе | 1 |
| 15A | 4367330 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 7 |
| 16 | 9220587 | Шланг в сборе | 1 |
| 16A | 4373639 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 18 | 8090130 | Кронштейн | 1 |
| 19 | 4190282 | Зажим | 1 |
| 20 | J021025 | Болт с шайбой | 1 |
| 21 | 4224382 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4484088 | Блок | 1 |
| 23 | J021055 | Болт с шайбой | 2 |
| 25 | A852233 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9220590 | Шланг в сборе | 1 |
| 26A | 4354047 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 27 | 9220729 | Шланг в сборе | 1 |
| 27A | 4315874 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 3 |
| 29 | 4121859 | Ленточный зажим | 20 |
| 31 | 4202532 | Адаптер | 2 |
| 32 | 4202531 | Гайка | 2 |
| 33 | A590914 | Пружинная шайба | 2 |
| 35 | 9220612 | Шланг в сборе | 1 |
| 35A | 4325221 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 37 | 9222412 | Шланг в сборе | 1 |
| 37A | 4385529 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | 4476332 | Трубка | 1 |
| 39 | 4479162 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9213150 | Удерживающий клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
