Радиатор — HITACHI ZX75UR

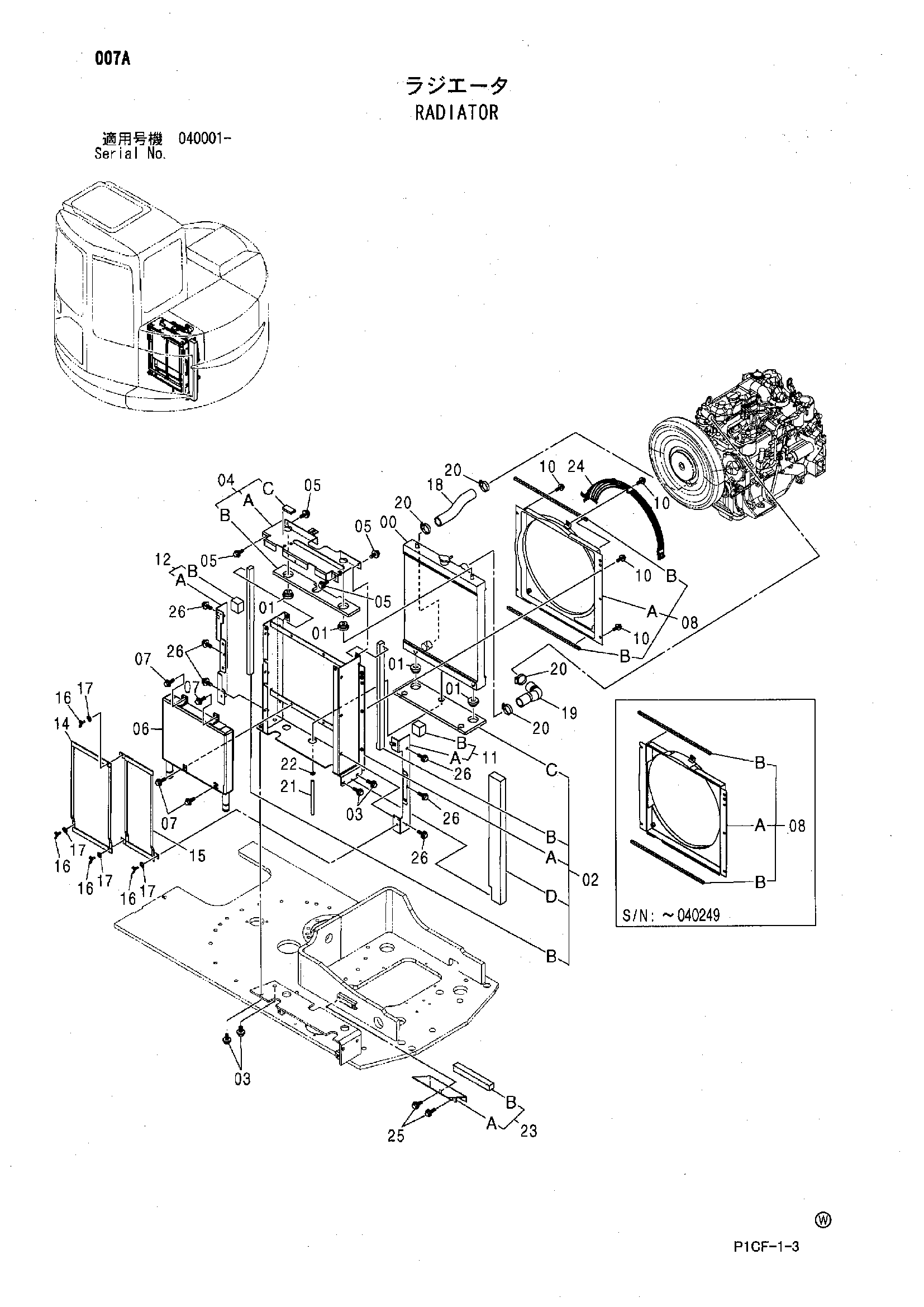

Заводская схема «Радиатор» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4475870	Радиатор	1
01	4418505 замена: 4402635	Резиновая подушка	4
01	4402635	Резиновая подушка	4
02	9216845	Рама	1
02A	7042225	Рама	1
02B	4469808	Резиновая прокладка	2
02C	4479676	Резиновая прокладка	1
02D	4472131	Резиновая прокладка	1
03	J021235	Болт с шайбой	4
03	J271235 замена: J901235	Болт с шайбой	4
04	9216589	Кронштейн в сборе	1
04A	8087210	Кронштейн	1
04B	4469606	Резиновая прокладка	1
04C	4472138	Резиновая прокладка	1
05	J021020	Болт с шайбой	4
05	J271020 замена: J901020	Болт с шайбой	4
06	4464826	Масляный радиатор	1
07	J010820	Болт с шайбой	4
07	J260820 замена: J900820	Болт с шайбой	4
08	9216848 замена: 9225613	Крышка в сборе	1
08	9225613	Крышка в сборе	1
08A	6020920 замена: 6021462	Крышка	1
08A	6021462	Крышка	1
08B	4469809	Резиновая прокладка	2
10	J020616	Болт с шайбой	8
10	J260616 замена: J900616	Болт с шайбой	8
11	9216852	Кронштейн в сборе	1
11A	8087270	Кронштейн	1
11B	4472129	Резиновая прокладка	1
12	9216853	Кронштейн в сборе	1
12A	8087271	Кронштейн	1
12B	4472129	Резиновая прокладка	1
14	8088545	Сетка	1
15	8089210	Сетка	1
16	M360616	Болт винг	4
17	4466009	Плоская шайба	4
18	4469530	Водяной шланг	1
19	3094549	Водяной шланг	1
20	4505385	Хомут шланга	4
21	4462800	Водяной шланг	1
22	4331118	Хомут шланга	1
23	9217274	Крышка в сборе	1
23A	3095739	Крышка	1
23B	4479561	Резиновая прокладка	1
24	7043383	Защита вентилятор	1
25	J031025	Болт с шайбой	2
25	J281025 замена: J901025	Болт с шайбой	2
26	J021025	Болт с шайбой	6
26	J271025 замена: J901025	Болт с шайбой	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
