Передний головка фонарь — HITACHI ZX75UR

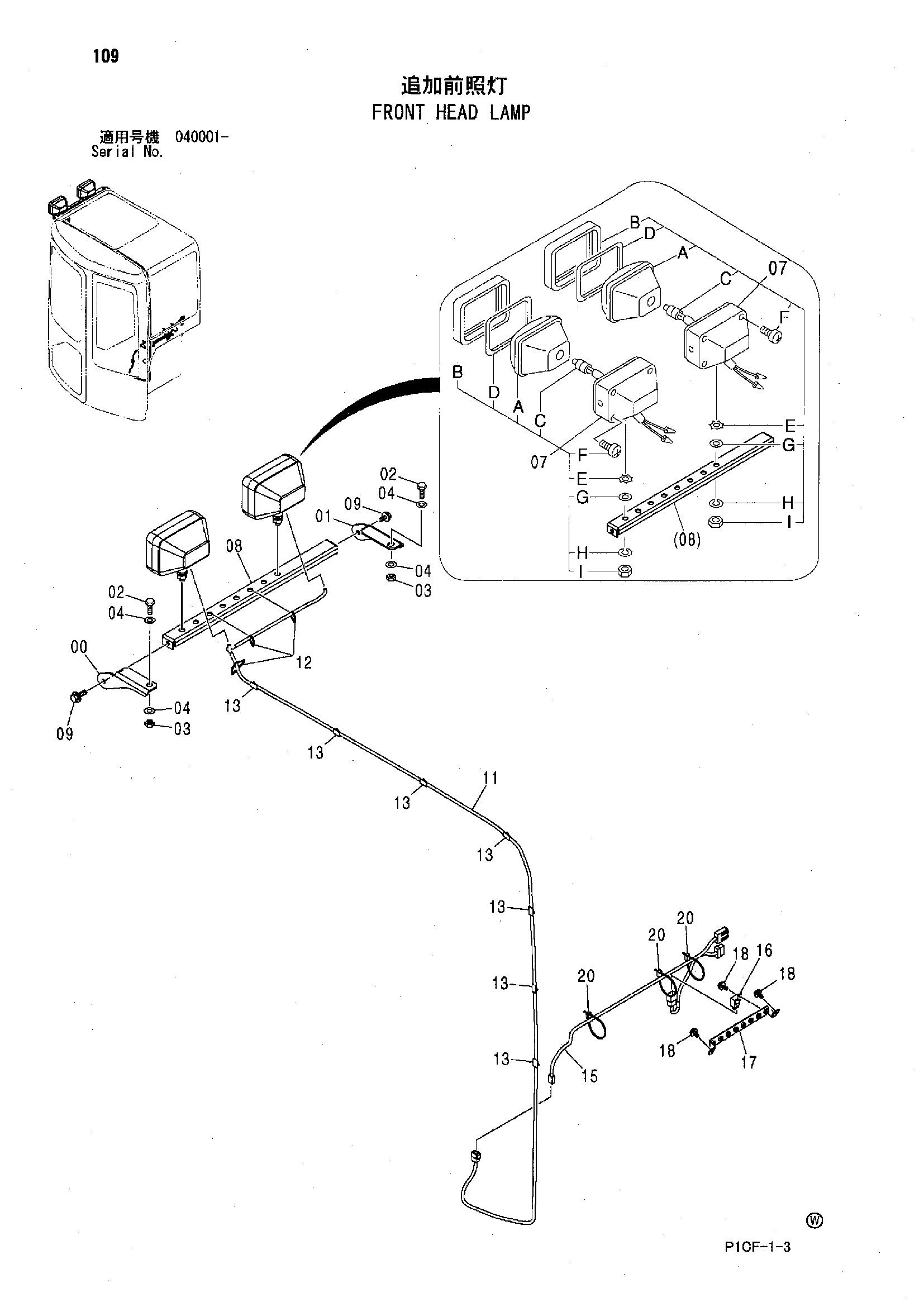

Заводская схема «Передний головка фонарь» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4484552 | Кронштейн | 1 |
| 01 | 4484553 | Кронштейн | 1 |
| 02 | J971430 замена: J901430 | Болт | 2 |
| 02 | J901430 | Болт | 2 |
| 03 | J231214 замена: J950014 | Гайка | 2 |
| 03 | J950014 | Гайка | 2 |
| 04 | J253114 замена: A590114 | Плоская шайба | 4 |
| 04 | A590114 | Плоская шайба | 4 |
| 07 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 07 | 4326800 | Фонарь головка в сборе | 2 |
| 07A | 4326801 | Ленс блок | 1 |
| 07B | 4326802 | Рама | 1 |
| 07C | 4285648 | Лампа | 1 |
| 07D | 4326803 | Прокладка | 1 |
| 07E | 4307026 | Шайба | 1 |
| 07F | 4307027 | Винт | 4 |
| 07G | A590114 | Плоская шайба | 1 |
| 07H | A590914 | Пружинная шайба | 1 |
| 07I | J952014 | Гайка | 1 |
| 08 | 8090249 | Кронштейн | 1 |
| 09 | J051025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 4484212 | Жгут проводов | 1 |
| 12 | 4289708 | Зажим | 3 |
| 13 | 4050373 | Зажим | 7 |
| 15 | 3096544 | Жгут проводов | 1 |
| 16 | 4414207 | Реле | 1 |
| 17 | 8087196 | Кронштейн | 1 |
| 18 | J460616 | Винт с шайбой | 3 |
| 20 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
