Крышка (5-2) — HITACHI ZX75UR

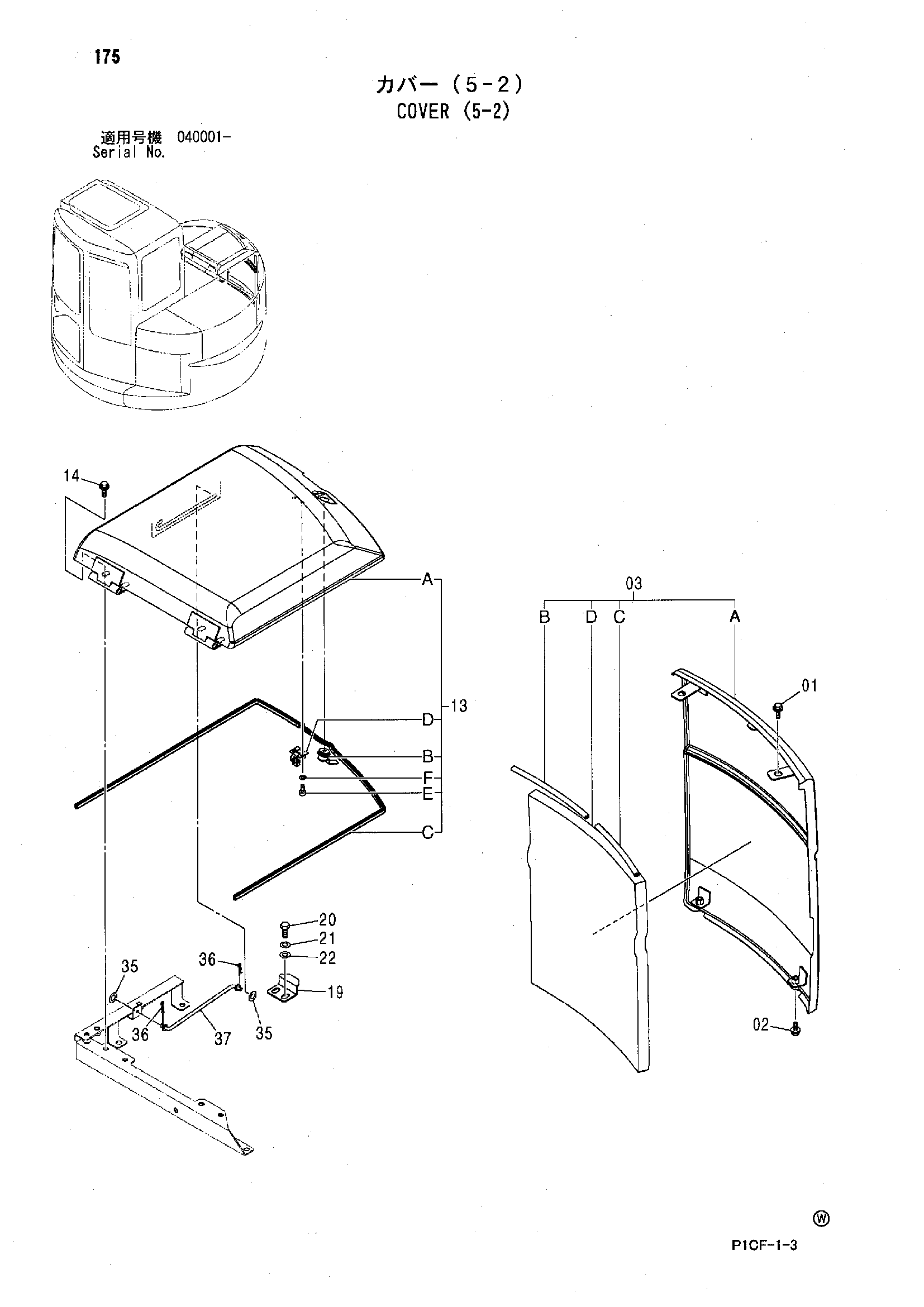

Заводская схема «Крышка (5-2)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J031025 | Болт с шайбой | 2 |
| 01 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 02 | J021030 | Болт с шайбой | 2 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 03 | 9215908 | Крышка в сборе | 1 |
| 03A | 7042118 | Крышка | 1 |
| 03B | 4477540 | Резиновая прокладка | 1 |
| 03C | 4477541 | Резиновая прокладка | 1 |
| 03D | 4481636 | Резиновая прокладка | 1 |
| 13 | 9213263 | Крышка в сборе | 1 |
| 13A | 7042321 | Крышка | 1 |
| 13B | 4361458 | Замок | 1 |
| 13C | 4472417 | Резиновая прокладка | 1 |
| 13D | 4476561 | Защёлка | 1 |
| 13E | M430410 | Винт | 2 |
| 13F | A590104 | Плоская шайба | 2 |
| 14 | J031030 | Болт с шайбой | 4 |
| 14 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 19 | 4472323 | Ограничитель | 1 |
| 20 | J901020 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J217083 | Шайба | 2 |
| 35 | A590108 | Плоская шайба | 2 |
| 36 | 4022697 | Стопорный палец | 2 |
| 37 | 8088170 замена: 8092713 | Стойка | 1 |
| 37 | 8092713 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
