Электрооборудование (C) — HITACHI ZX75UR

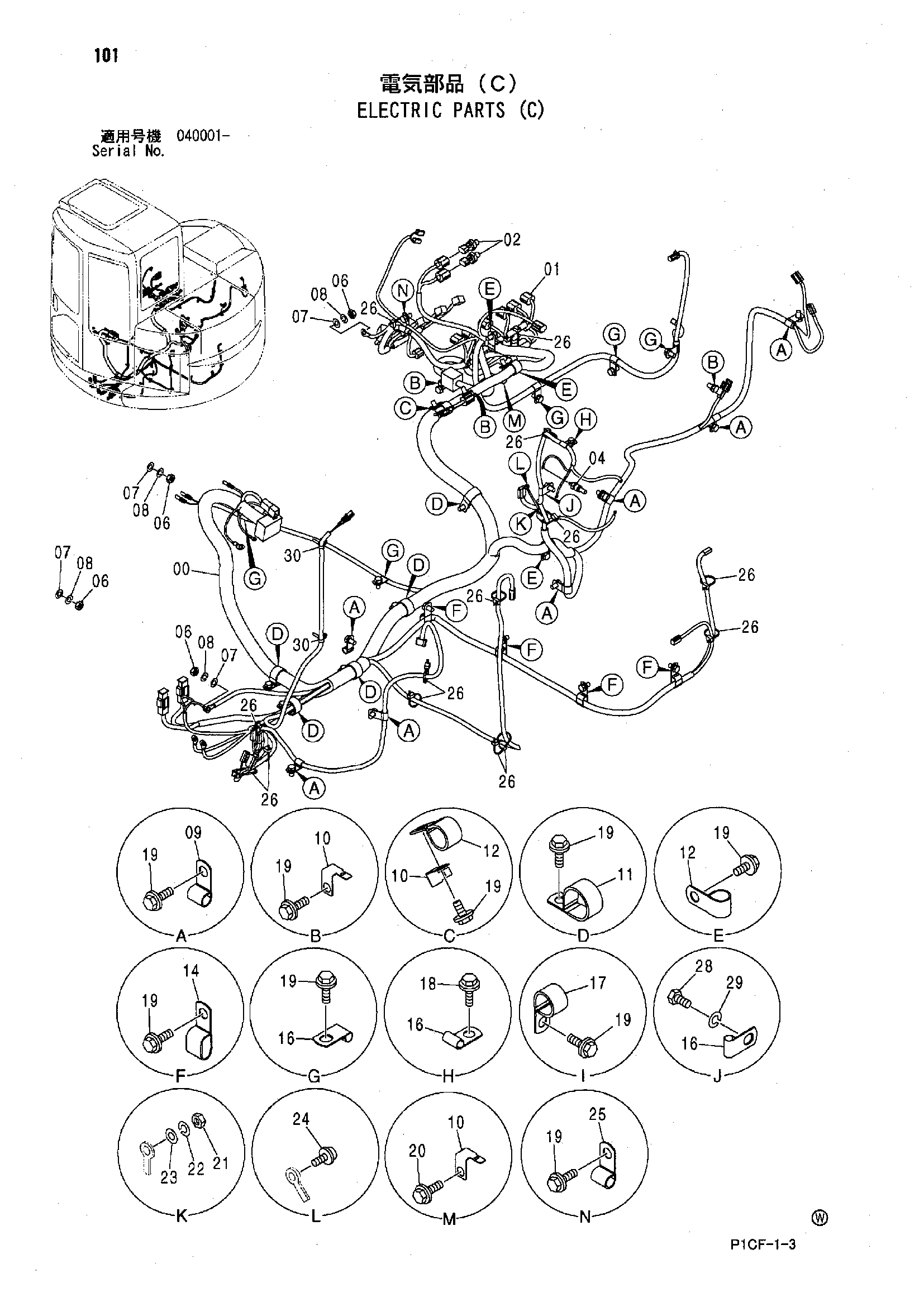

Заводская схема «Электрооборудование (C)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004521 | Жгут проводов | 1 |
| 01 | 1030603 | Жгут проводов | 1 |
| 02 | 4436535 | Датчик давления | 2 |
| 04 | 4436537 | Датчик термостатический | 1 |
| 06 | J950010 | Гайка | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 4190275 | Зажим | 6 |
| 09 | 4190275 | Зажим | 7 |
| 10 | 4257159 | Кронштейн | 5 |
| 11 | 4190264 | Зажим | 5 |
| 11 | 4190264 | Зажим | 4 |
| 12 | 4190274 | Зажим | 1 |
| 12 | 4190274 | Зажим | 4 |
| 14 | 4190292 | Зажим | 4 |
| 16 | 4190261 | Зажим | 7 |
| 17 | 4190263 | Зажим | 4 |
| 17 | 4190263 | Зажим | 1 |
| 18 | J020816 | Болт с шайбой | 1 |
| 18 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 19 | J011020 | Болт с шайбой | 29 |
| 19 | J271020 замена: J901020 | Болт с шайбой | 29 |
| 20 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 21 | M500504 | Гайка | 1 |
| 22 | A590905 | Пружинная шайба | 1 |
| 23 | A590105 | Плоская шайба | 1 |
| 24 | J460510 | Винт с шайбой | 1 |
| 25 | 4190253 | Зажим | 1 |
| 26 | 4055311 | Ленточный зажим | 14 |
| 28 | M111020 замена: J241020 | Болт | 1 |
| 28 | J241020 | Болт | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
