Бортовой редуктор — HITACHI ZX75UR

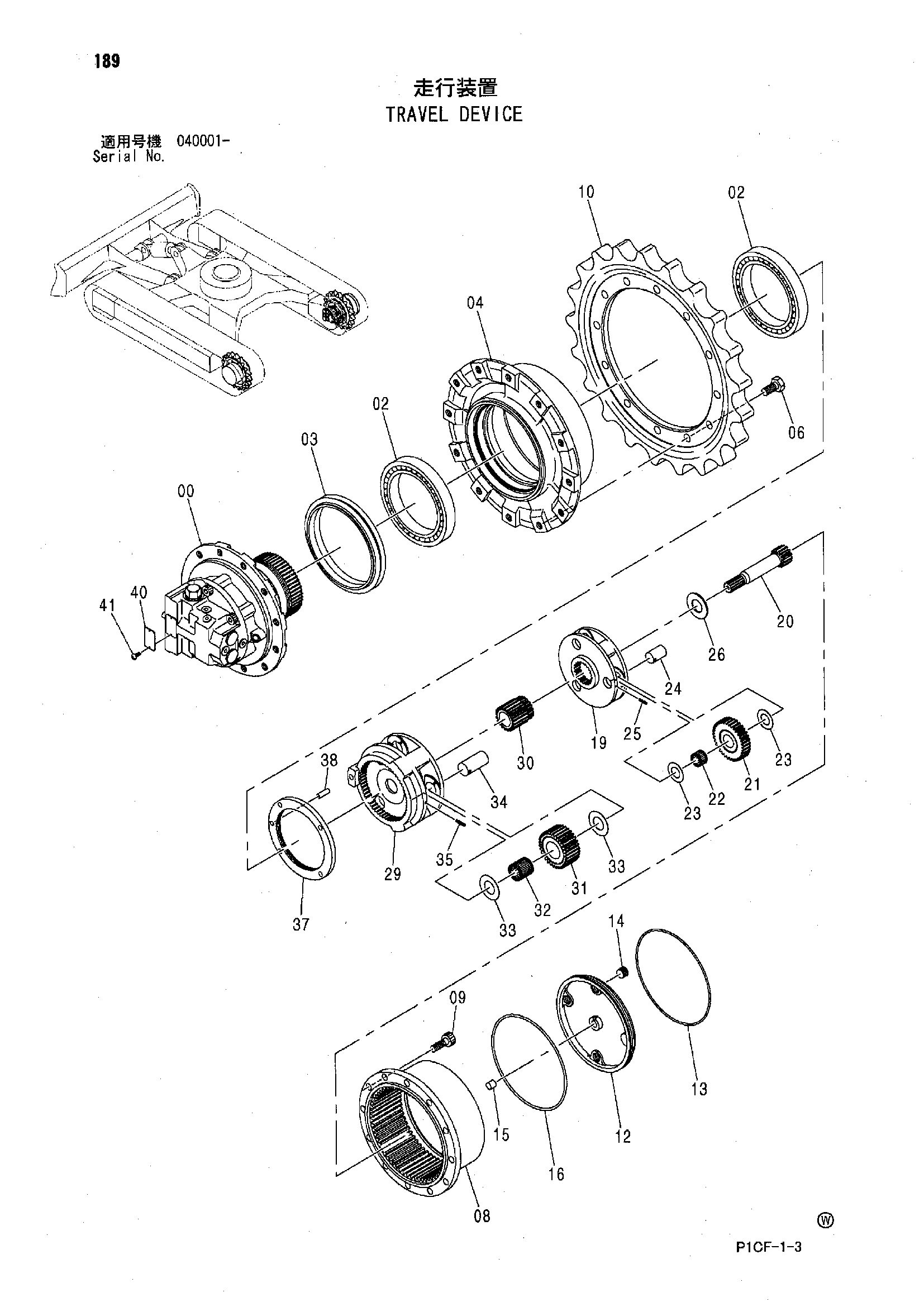

Заводская схема «Бортовой редуктор» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9224241 | Бортовой редуктор в сборе | 2 | |
| 00 | 9207861 | Гидромотор | 1 |
| 00 | 9207891 | Гидромотор | 1 |
| 02 | 4468674 | Подшипник. болл | 2 |
| 03 | 4082631 | Комплект уплотнений | 1 |
| 04 | 4468675 | Барабан | 1 |
| 06 | J931635 | Болт | 12 |
| 08 | 4468676 | Коронная шестерня | 1 |
| 09 | M341440 | Болт с внутренним шестигранником | 12 |
| 10 | 1024217 | Звёздочка | 1 |
| 12 | 4468678 | Крышка | 1 |
| 13 | 4392320 | Кольцо | 1 |
| 14 | 4245797 | Пробка | 3 |
| 15 | 4468679 | Палец | 1 |
| 16 | 4407802 | Уплотнительное кольцо | 1 |
| 19 | 4400403 | Водило | 1 |
| 20 | 4600404 | Вал проп. | 1 |
| 21 | 4600405 | Планетарная шестерня | 3 |
| 22 | 4600407 | Игольчатый подшипник | 3 |
| 23 | 4392322 | Упорная пластина | 6 |
| 24 | 4600406 | Палец | 3 |
| 25 | 4116305 | Пружинный штифт | 3 |
| 26 | 4600408 | Упорная пластина | 1 |
| 29 | 4468684 | Водило | 1 |
| 30 | 4468685 | Солнечная шестерня | 1 |
| 31 | 4468686 | Планетарная шестерня | 3 |
| 32 | 4468687 | Игольчатый подшипник | 3 |
| 33 | 4392326 | Упорная пластина | 6 |
| 34 | 4468688 | Палец | 3 |
| 35 | 4105691 | Пружинный штифт | 3 |
| 37 | 3080619 | Гайка | 1 |
| 38 | J401032 | Установочный штифт | 1 |
| 40 | 3095427 | Информационная табличка | 1 |
| 41 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
