Гидроцилиндр рукояти — HITACHI ZX75UR

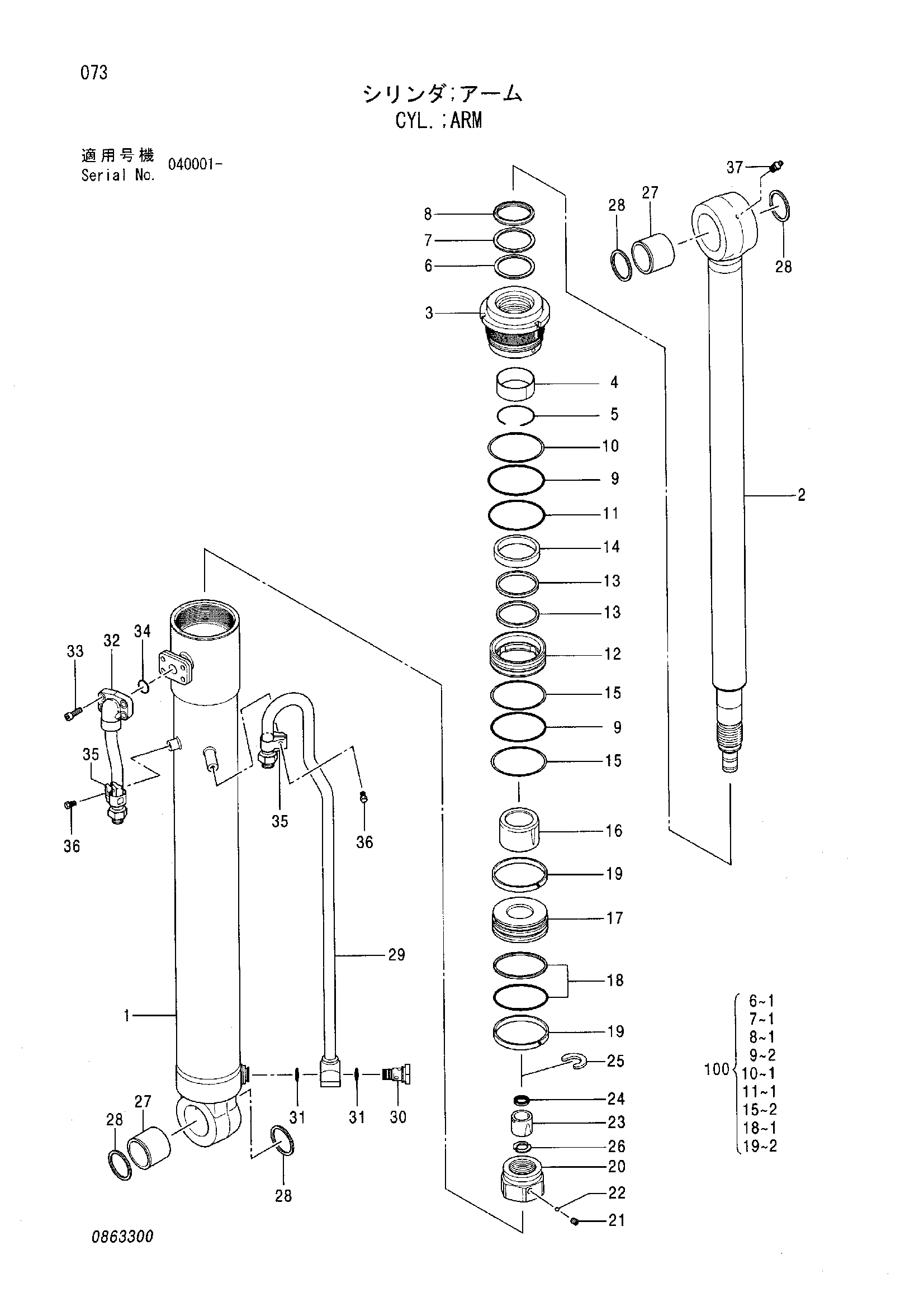

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4474641 | Гидроцилиндр рукояти | 1 | |
| 1 | 0863301 | Труба гидроцилиндра | 1 |
| 2 | 0863302 | Шток поршня | 1 |
| 3 | 0863303 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0790006 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0409117 | Грязесъёмное кольцо | 1 |
| 9 | A811100 | Уплотнительное кольцо | 2 |
| 10 | 0854206 | Опорное кольцо | 1 |
| 11 | A810105 | Уплотнительное кольцо | 1 |
| 12 | 0863304 | Держатель | 1 |
| 13 | 0863305 | Уплотнение амортизатор | 2 |
| 14 | 0863306 | Втулка | 1 |
| 15 | 0310506 | Опорное кольцо | 2 |
| 16 | 0863307 | Амортизирующий подшипник | 1 |
| 17 | 0854207 | Поршень | 1 |
| 18 | 0310508 | Уплотнительное кольцо | 1 |
| 19 | 0666808 | Направляющее кольцо | 2 |
| 20 | 0789606 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Стальной шарик | 1 |
| 23 | 0409012 | Амортизирующий подшипник | 1 |
| 24 | 0667010 | Уплотнение | 1 |
| 25 | 0409609 | Стопорное кольцо | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 27 | 4374602 | Втулка пальца | 2 |
| 28 | 0863308 | Грязесъёмное кольцо | 4 |
| 29 | 0863309 | Трубка | 1 |
| 30 | 0826814 | Пробка | 1 |
| 31 | 4509182 | Уплотнительное кольцо | 2 |
| 32 | 0863310 | Трубка | 1 |
| 33 | M341036 | Болт с внутренним шестигранником | 4 |
| 34 | 4509181 | Уплотнительное кольцо | 1 |
| 35 | 0826815 | Держатель | 2 |
| 36 | 0826816 | Болт | 2 |
| 37 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4477632 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
