Кондиционер (2) — HITACHI ZX75UR

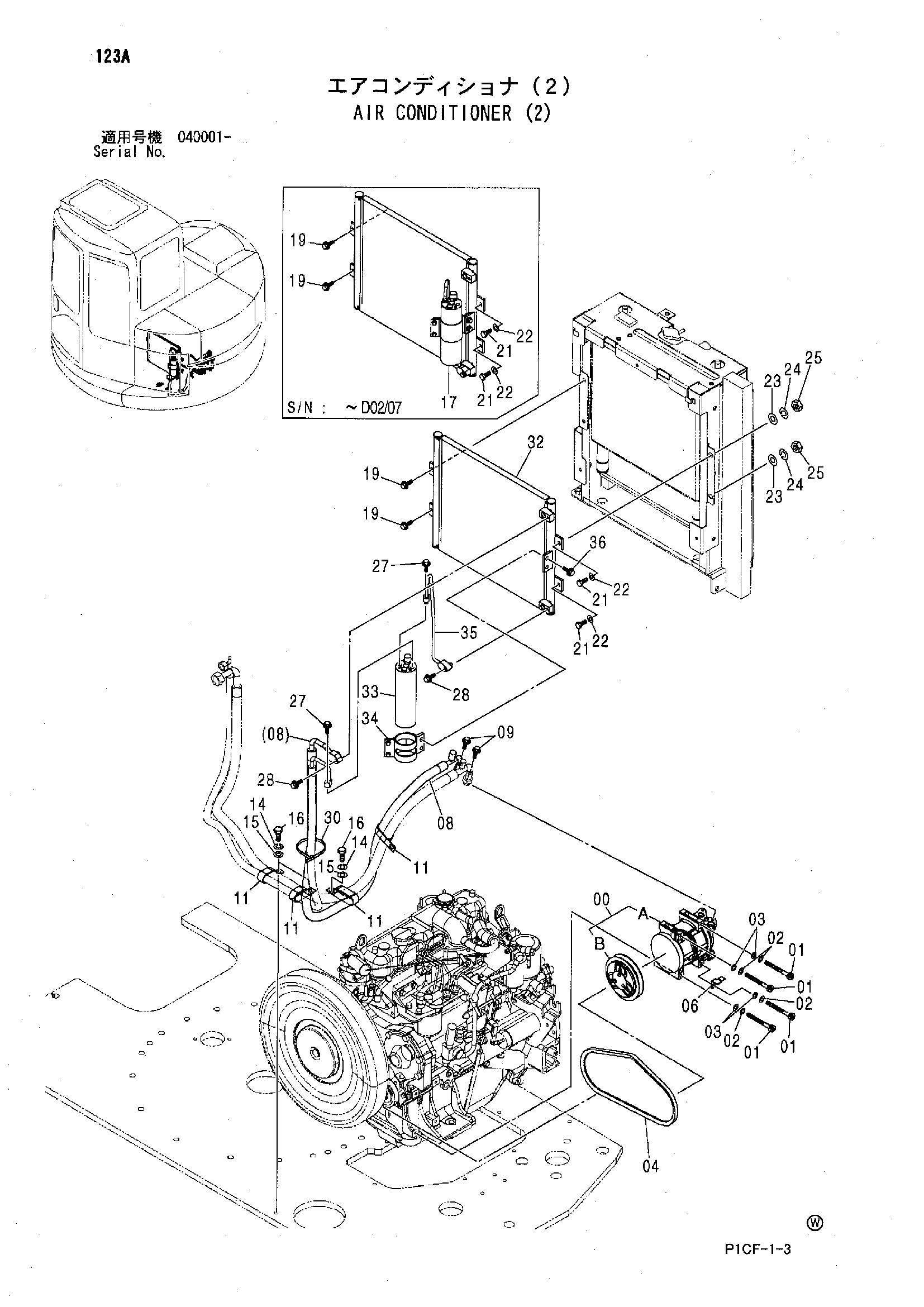

Заводская схема «Кондиционер (2)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4456130 | Компрессор | 1 |
| 00A | 4623639 | Компрессор | 1 |
| 00B | 4623638 | Муфта магнетик | 1 |
| 01 | J780800 | Болт с внутренним шестигранником | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A590108 | Плоская шайба | 4 |
| 04 | 4449870 замена: 4612876 | Ремень V | 1 |
| 04 | 4449870 | Ремень V | 1 |
| 06 | 4355515 | Кронштейн | 1 |
| 08 | 4471426 | Шланг радиатора | 1 |
| 09 | J020835 | Болт с шайбой | 2 |
| 09 | J260835 замена: J900835 | Болт с шайбой | 2 |
| 11 | 4192034 | Зажим | 4 |
| 14 | A590910 | Пружинная шайба | 3 |
| 15 | A590110 | Плоская шайба | 3 |
| 16 | J901020 | Болт | 3 |
| 17 | 4470903 замена: J020630 | Конденсатор | 1 |
| 19 | J020820 | Болт с шайбой | 2 |
| 19 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 21 | J900825 | Болт | 2 |
| 22 | A590108 | Плоская шайба | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | J950008 | Гайка | 2 |
| 27 | J020630 | Болт с шайбой | 1 |
| 27 | J020630 | Болт с шайбой | 2 |
| 27 | J260630 замена: J900630 | Болт с шайбой | 2 |
| 28 | J020835 | Болт с шайбой | 1 |
| 28 | J020835 | Болт с шайбой | 2 |
| 28 | J260835 замена: J900835 | Болт с шайбой | 2 |
| 30 | 4055312 | Ленточный зажим | 1 |
| 32 | 4602417 | Конденсатор | 1 |
| 33 | 4448179 | Осушитель | 1 |
| 34 | 4460399 | Кронштейн | 1 |
| 35 | 4602418 | Трубка | 1 |
| 36 | J020620 | Болт с шайбой | 4 |
| 36 | J260620 замена: J900620 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
