Гидроцилиндр отвала — HITACHI ZX75UR

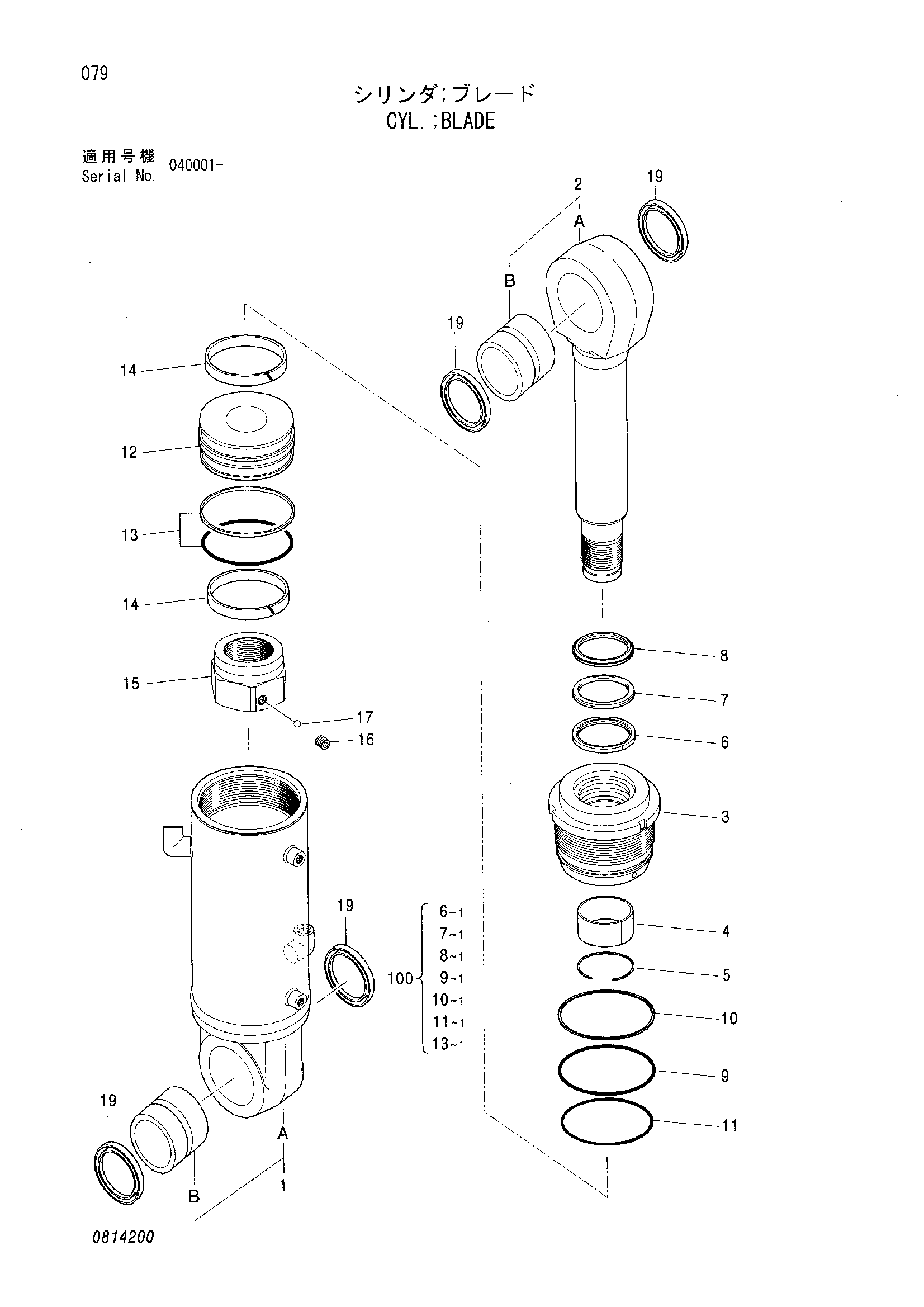

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4452571 | Гидроцилиндр отвала | 1 | |
| 1 | 0814201 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0814202 | Труба гидроцилиндра | 1 |
| 1B | 0814203 | Втулка пальца | 1 |
| 2 | 0814204 | Шток поршня в сборе | 1 |
| 2A | 0814205 | Шток поршня | 1 |
| 2B | 0814203 | Втулка пальца | 1 |
| 3 | 0814206 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка пальца | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0789306 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0666806 | Грязесъёмное кольцо | 1 |
| 9 | A811115 | Уплотнительное кольцо | 1 |
| 10 | 0814207 | Опорное кольцо | 1 |
| 11 | A810120 | Уплотнительное кольцо | 1 |
| 12 | 0814208 | Поршень | 1 |
| 13 | 0258205 | Уплотнительное кольцо | 1 |
| 14 | 0667206 | Направляющее кольцо | 2 |
| 15 | 0814209 | Гайка | 1 |
| 16 | 0309011 | Установочный винт | 1 |
| 17 | 0111707 | Стальной шарик | 1 |
| 19 | 0814210 | Грязесъёмное кольцо | 4 |
| 100 | 4465736 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
