Пилотные гидролинии (5) — HITACHI ZX75UR

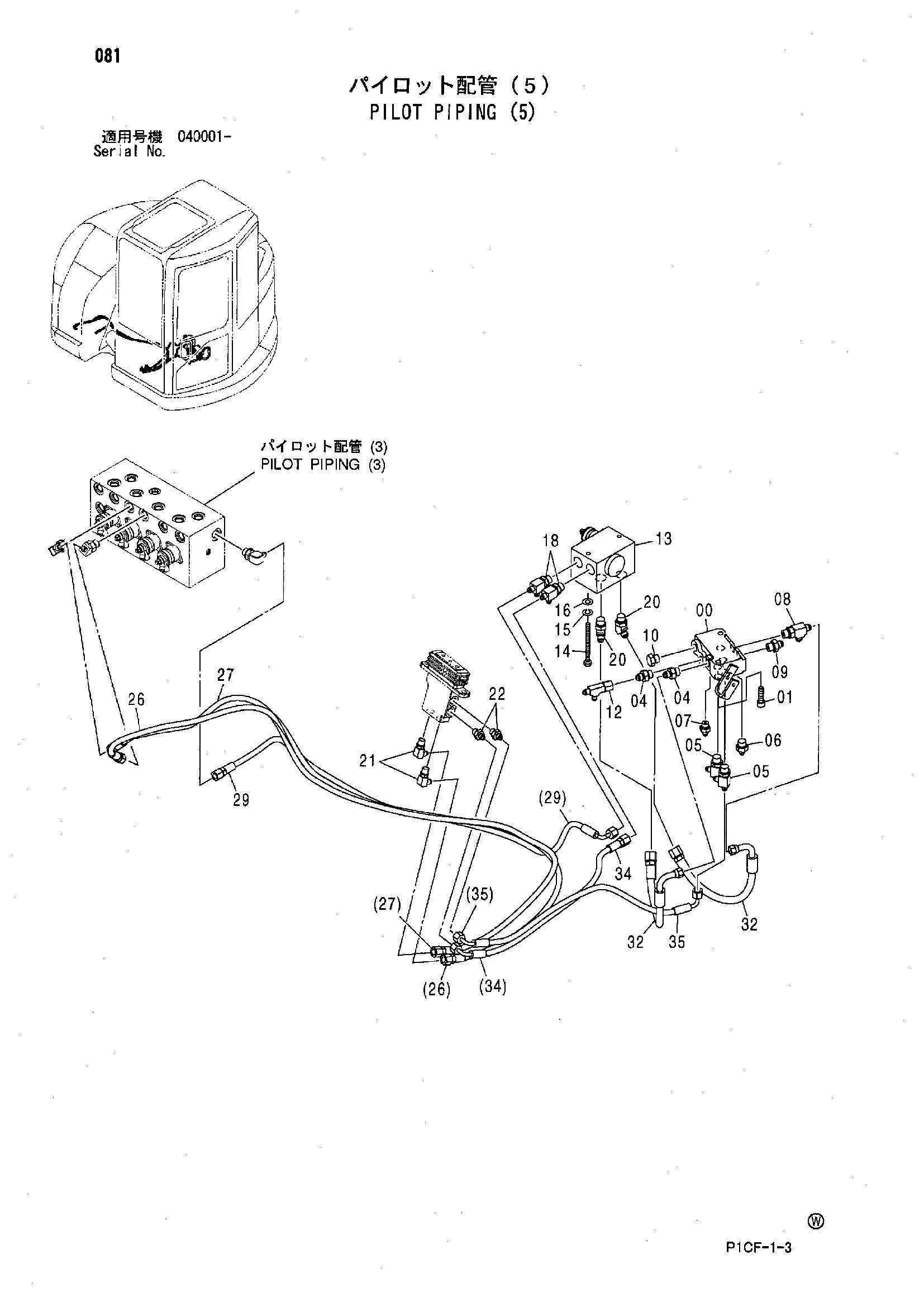

Заводская схема «Пилотные гидролинии (5)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462892 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 04 | 4261938 | Фильтр | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852432 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A885003 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4436760 | Соединительный штуцер | 1 |
| 13 | 9221092 | Электромагнитный клапан | 1 |
| 14 | J900800 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | A590108 | Плоская шайба | 2 |
| 18 | A852432 | Тройник | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852233 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4470268 | Шланг | 1 |
| 27 | 4470269 | Шланг | 1 |
| 29 | 4470271 | Шланг | 1 |
| 32 | 4478165 | Пластиковый шланг | 2 |
| 34 | 4478169 | Пластиковый шланг | 1 |
| 35 | 4484995 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
