Крышка (3) — HITACHI ZX75UR

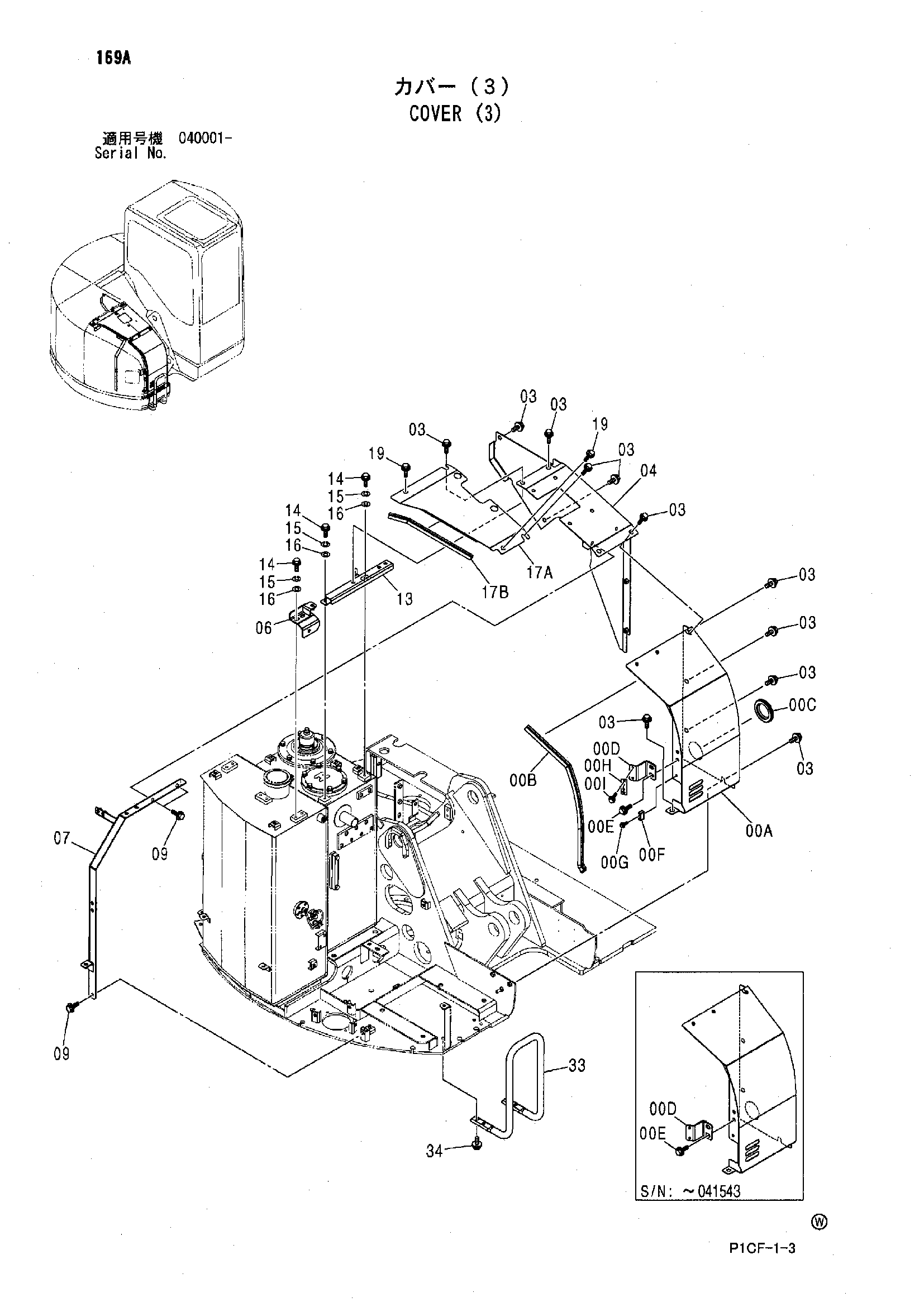

Заводская схема «Крышка (3)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9213147 | Крышка в сборе | 1 |
| 00A | 6020859 | Крышка | 1 |
| 00B | 4472259 | Резиновое уплотнение | 1 |
| 00C | 4338859 | Резиновая втулка | 1 |
| 00D | 8087539 | Кронштейн | 1 |
| 00D | 8097090 | Кронштейн | 1 |
| 00E | J031025 | Болт с шайбой | 2 |
| 00E | J281025 замена: J901025 | Болт с шайбой | 2 |
| 00E | J281030 замена: J901030 | Болт с шайбой | 2 |
| 00F | 4424157 | Ограничитель | 1 |
| 00G | J020635 | Болт с шайбой | 1 |
| 00G | J260635 замена: J900635 | Болт с шайбой | 1 |
| 00H | 9762838 | Защёлка | 1 |
| 00I | J260620 замена: J900620 | Болт с шайбой | 2 |
| 03 | J031025 | Болт с шайбой | 11 |
| 03 | J281025 замена: J901025 | Болт с шайбой | 11 |
| 04 | 7042188 | Крышка | 1 |
| 06 | 8088624 | Кронштейн | 1 |
| 07 | 7042106 | Опора | 1 |
| 09 | J021025 | Болт с шайбой | 3 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 13 | 8087528 | Опора | 1 |
| 14 | J901020 | Болт | 4 |
| 15 | A590110 | Плоская шайба | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | 9213146 | Крышка в сборе | 1 |
| 17A | 8087544 | Крышка | 1 |
| 17B | 4472258 | Резиновое уплотнение | 1 |
| 19 | J031025 | Болт с шайбой | 2 |
| 19 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 33 | 8088627 замена: 8092284 | Стойка | 1 |
| 33 | 8092284 | Стойка | 1 |
| 34 | J011230 | Болт с шайбой | 4 |
| 34 | J271230 замена: J901230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
