Рукоять удерживающий клапан — HITACHI ZX75UR

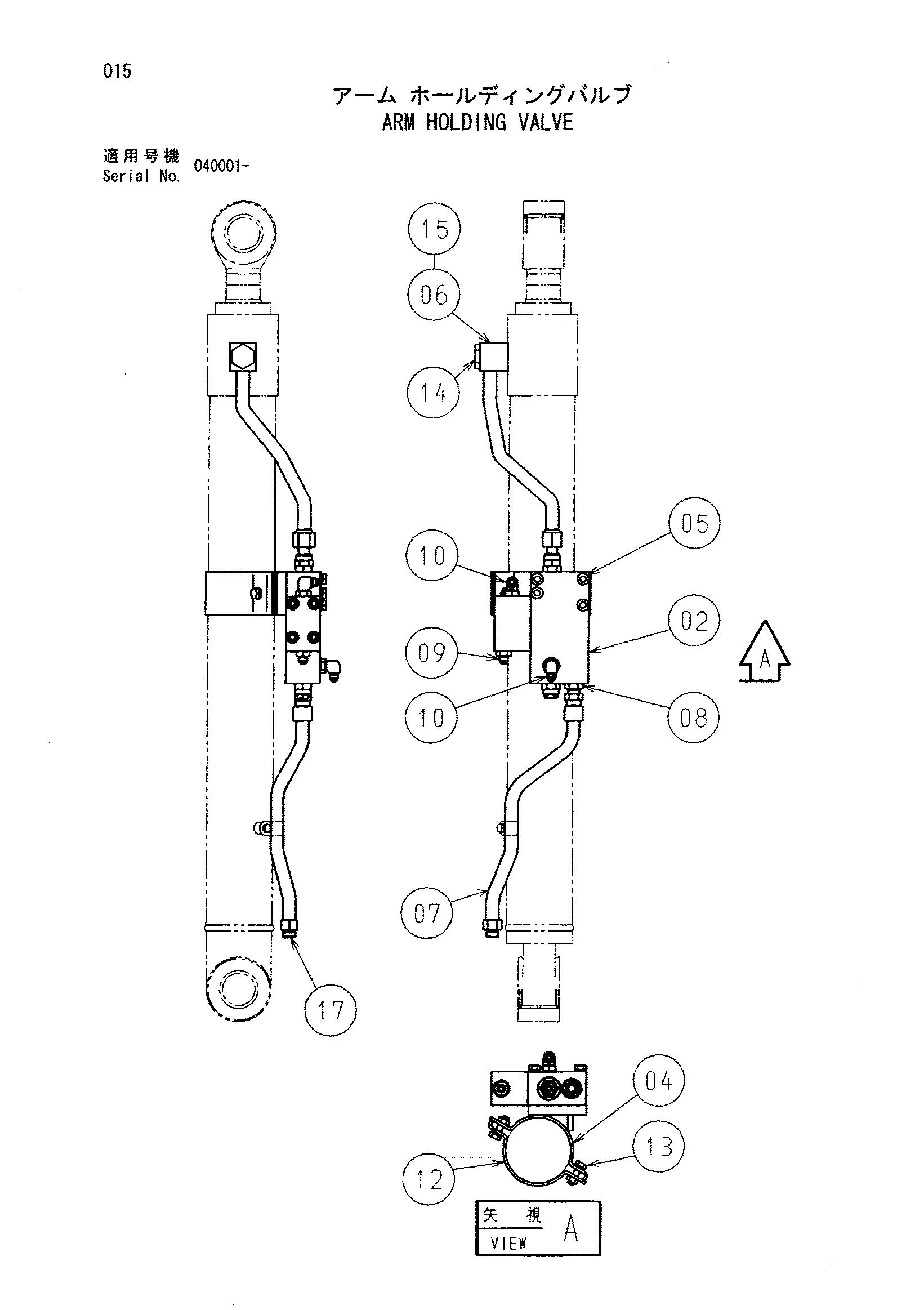

Заводская схема «Рукоять удерживающий клапан» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9222773 | Удерживающий клапан | 1 |
| 04 | 8091069 | Кронштейн | 1 |
| 05 | M341075 | Болт с внутренним шестигранником | 4 |
| 06 | 4458855 | Трубка | 1 |
| 07 | 8088378 | Трубка | 1 |
| 08 | 4042032 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9758910 | Кронштейн | 1 |
| 13 | J011035 | Болт с шайбой | 2 |
| 14 | 4480022 | Пробка | 1 |
| 15 | 970486 | Уплотнительное кольцо | 2 |
| 16 | 4189602 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
