Воздушный CON. блок — HITACHI ZX75UR

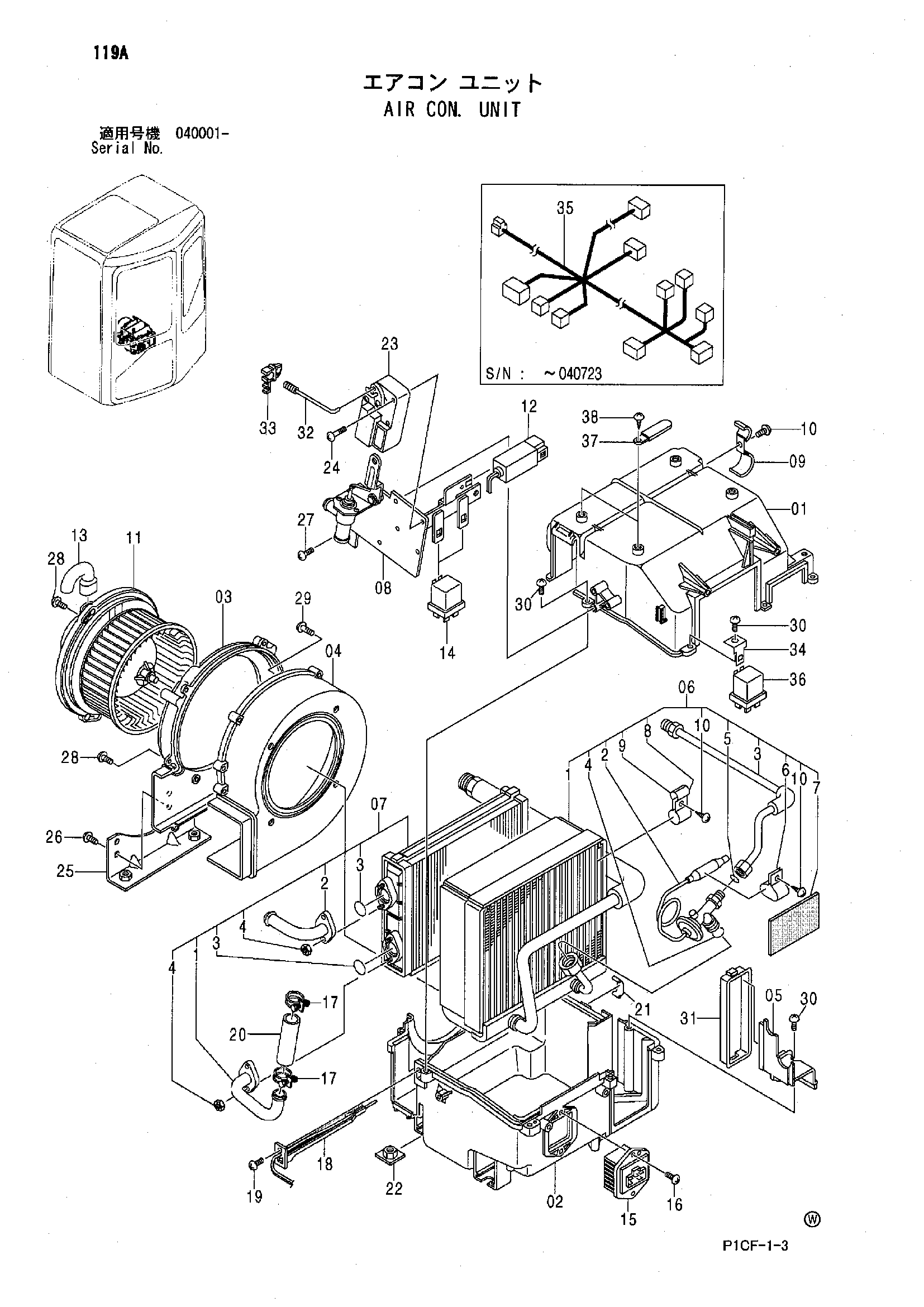

Заводская схема «Воздушный CON. блок» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4470900 замена: 4609052	Воздушный CON. блок	1
	4609052	Воздушный CON. блок	1
01	4459551	Корпус	1
02	4485046	Корпус	1
03	4459553	Скролл	1
04	4459554	Скролл	1
05	4459555	Крышка	1
06	4485047	Евапоратор в сборе	1
06-1	4485048	Евапоратор	1
06-2	4450858	Клапан	1
06-3	4485049	Трубка	1
06-4	4387290	Уплотнительное кольцо	1
06-5	4475695	Уплотнительное кольцо	1
06-6	4485050	Зажим	1
06-7	4387294	Изолятор	1
06-8	4485051	Зажим	1
06-9	4485052	Зажим	1
06-10	4370310	Самонарезающий винт	2
07	4485053	Коре отопитель	1
07-1	4485054	Трубка	1
07-2	4485055	Трубка	1
07-3	4485056	Уплотнительное кольцо	2
07-4	4485057	Гайка	4
08	4485058	Клапан водяной	1
09	4459566	Зажим	1
10	4370310	Самонарезающий винт	1
11	4485059	Гидромотор FUN	1
12	4485060	Термостат	1
13	4459569	Шланг	1
14	4485061	Реле	2
15	4365062	Резистор	1
16	4382804	Самонарезающий винт	2
17	4351466	Хомут	2
18	4459574	Кронштейн	1
19	4370310	Самонарезающий винт	1
20	4459576	Шланг	1
21	4464478	Самонарезающий винт	1
22	4459578	Гайка	3
23	4485062	Актуатор	1
24	4482682	Самонарезающий винт	3
25	4485063	Кронштейн	1
26	4370310	Самонарезающий винт	4
27	4370310	Самонарезающий винт	3
28	4382804	Самонарезающий винт	10
29	4370310	Самонарезающий винт	3
30	4382804	Самонарезающий винт	7
31	4459582	Крышка	1
32	4485064	Шток	1
33	4485065	Зажим	1
34	4485066	Кронштейн	1
35	4485067	Жгут проводов	1
36	4475773	Реле	1
37	4353166	Зажим	2
38	4382803	Самонарезающий винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
