Дренажные трубопроводы (2) — HITACHI ZX75UR

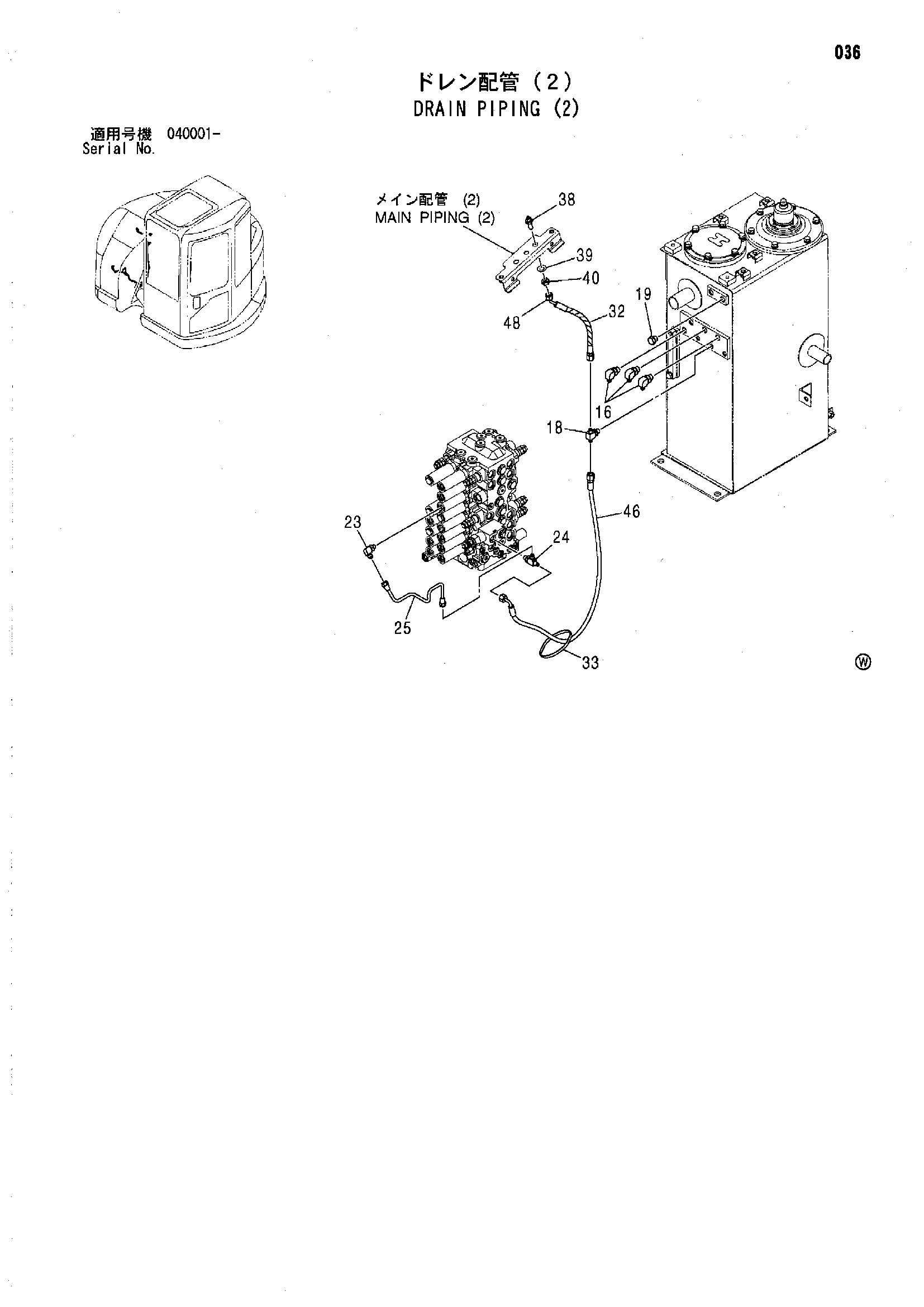

Заводская схема «Дренажные трубопроводы (2)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | A852333 | Угловой штуцер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852522 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885003 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4293950 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203485 | Штуцер трубки | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4477392 | Трубка | 1 |
| 32 | 4327293 | Защитный кожух | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 38 | 4248117 | Адаптер | 1 |
| 39 | A590912 | Пружинная шайба | 1 |
| 40 | 4209198 | Гайка | 1 |
| 46 | 4484057 | Пластиковый шланг | 1 |
| 48 | 4484059 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
