Крышка двигателя (2) — HITACHI ZX75UR

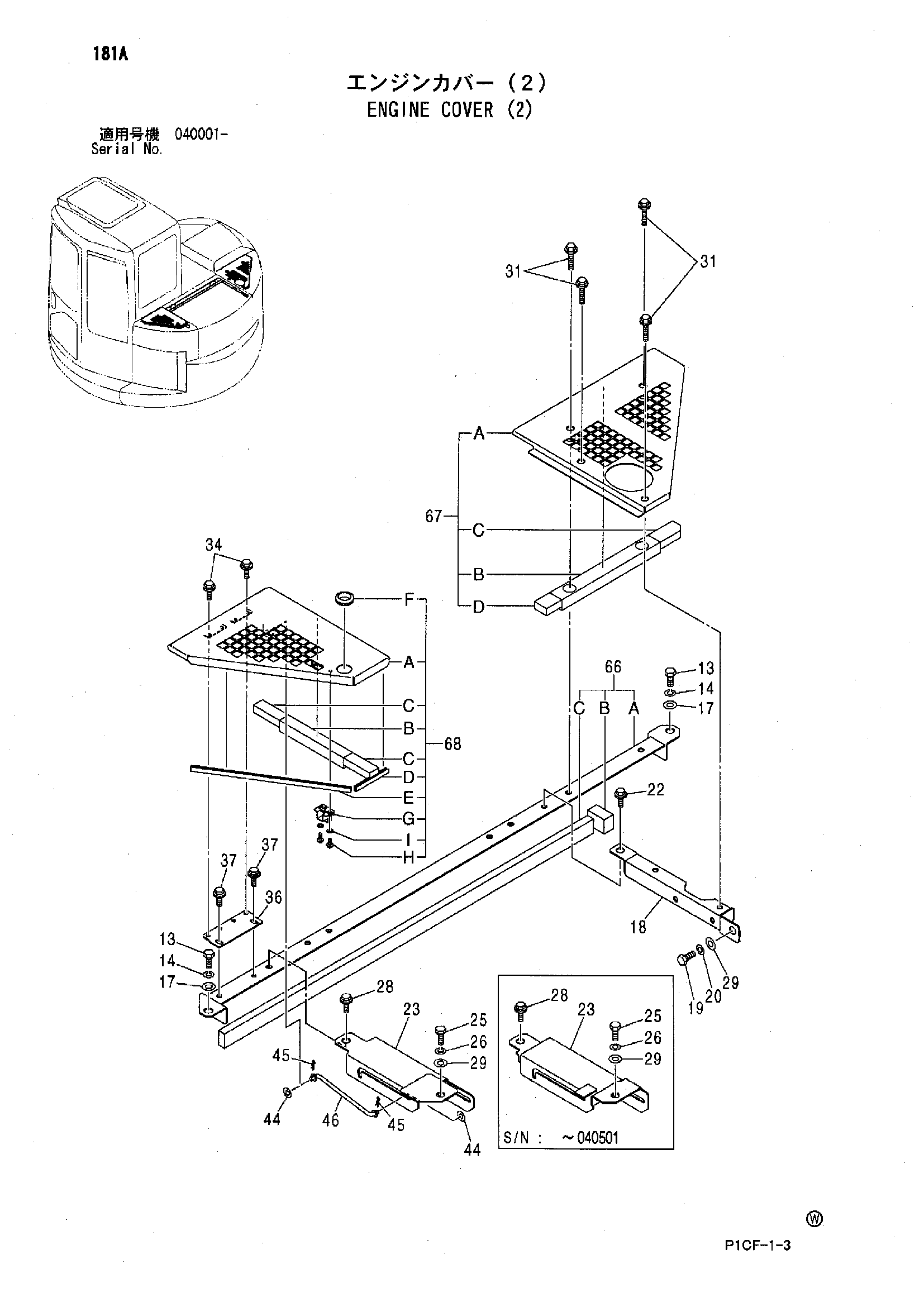

Заводская схема «Крышка двигателя (2)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
13	J901025	Болт	2
14	A590910	Пружинная шайба	2
17	J217083	Шайба	2
18	8085298 замена: 8091482	Опора	1
18	8091482	Опора	1
19	J901025	Болт	1
20	A590910	Пружинная шайба	1
22	J031030	Болт с шайбой	1
22	J281030 замена: J901030	Болт с шайбой	1
23	7042195 замена: 7044092	Опора	1
23	7044092	Опора	1
25	J901025	Болт	1
26	A590910	Пружинная шайба	1
28	J031030	Болт с шайбой	1
28	J281030 замена: J901030	Болт с шайбой	1
29	J217083	Шайба	2
31	J031055	Болт с шайбой	4
31	J281055 замена: J901055	Болт с шайбой	4
34	J020616	Болт с шайбой	4
34	J260616 замена: J900616	Болт с шайбой	4
36	9758104	Кронштейн	1
37	J020820	Болт с шайбой	2
37	J260820 замена: J900820	Болт с шайбой	2
44	A590108	Плоская шайба	2
45	4022697	Стопорный палец	2
46	8090040	Стойка	1
66	9212379	Опора в сборе	1
66A	7042190	Опора	1
66B	4471359	Резиновая прокладка	1
66C	3095500	Резиновая прокладка	1
67	9212430	Крышка в сборе	1
67A	8087683	Крышка	1
67B	4471428	Резиновая прокладка	1
67C	4471429	Резиновая прокладка	1
67D	4471430	Резиновая прокладка	1
68	9212460	Крышка в сборе	1
68A	7042202	Крышка	1
68B	4471489	Резиновая прокладка	1
68C	4471490	Резиновая прокладка	2
68D	4472328	Резиновая прокладка	1
68E	4472330	Резиновая прокладка	1
68F	94-2810	Резиновая втулка	1
68G	4476561	Защёлка	1
68H	M430410	Винт	2
68I	A590104	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
