Гидроцилиндр. смещаемый — HITACHI ZX75UR

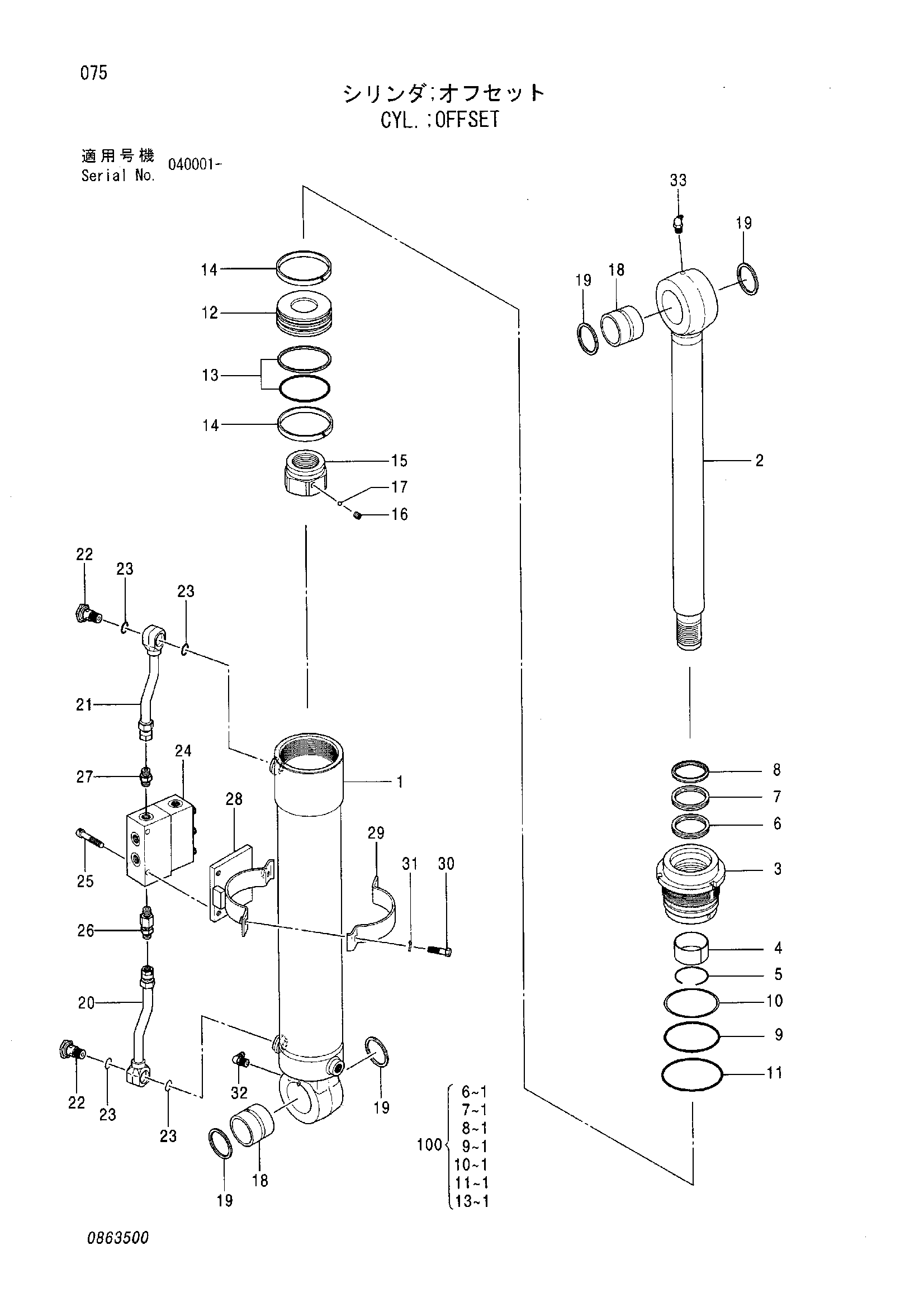

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4473683 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0863501 | Труба гидроцилиндра | 1 |
| 2 | 0863502 | Шток поршня | 1 |
| 3 | 0863503 | Головка гидроцилиндра | 1 |
| 4 | 0826907 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0826908 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0444715 | Грязесъёмное кольцо | 1 |
| 9 | A811100 | Уплотнительное кольцо | 1 |
| 10 | 0854206 | Опорное кольцо | 1 |
| 11 | A810105 | Уплотнительное кольцо | 1 |
| 12 | 0854207 | Поршень | 1 |
| 13 | 0310508 | Уплотнительное кольцо | 1 |
| 14 | 0666808 | Направляющее кольцо | 2 |
| 15 | 0789606 | Гайка | 1 |
| 16 | 0310612 | Установочный винт | 1 |
| 17 | 0111818 | Стальной шарик | 1 |
| 18 | 0863504 замена: 4334427 | Втулка пальца | 2 |
| 18 | 4334427 | Втулка | 2 |
| 19 | 0863308 | Грязесъёмное кольцо | 4 |
| 20 | 0863505 | Трубка | 1 |
| 21 | 0863506 | Трубка | 1 |
| 22 | 0854209 | Пробка | 2 |
| 23 | 4028265 | Уплотнительное кольцо | 4 |
| 24 | 9220519 | Клапан | 1 |
| 25 | 0145707 | Болт с внутренним шестигранником | 2 |
| 26 | 0863507 замена: 4485552 | Адаптер | 1 |
| 26 | 4485552 | Адаптер | 1 |
| 27 | 0863508 | Адаптер | 1 |
| 28 | 0863509 | Лента | 1 |
| 29 | 0310707 | Лента | 1 |
| 30 | 0408815 | Болт | 2 |
| 31 | 0325913 | Шайба | 2 |
| 32 | 0271312 | Пресс-маслёнка | 1 |
| 33 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4481864 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
