Гидролинии рабочего оборудования — HITACHI ZX75UR

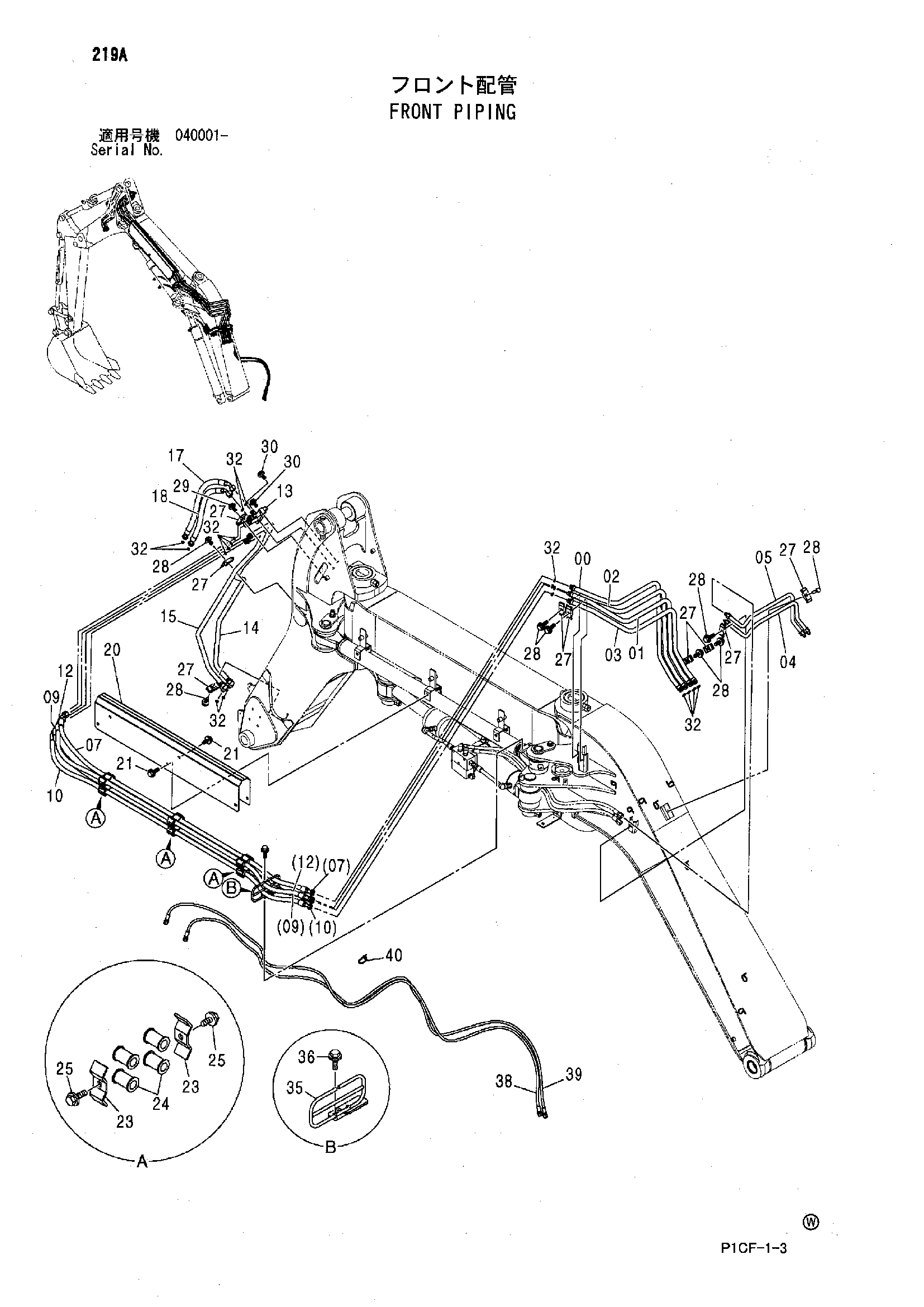

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086828 | Трубка | 1 |
| 01 | 8086829 | Трубка | 1 |
| 02 | 8088686 | Трубка | 1 |
| 03 | 8088687 | Трубка | 1 |
| 04 | 8088688 | Трубка | 1 |
| 05 | 8088689 | Трубка | 1 |
| 07 | 4476786 | Шланг | 1 |
| 09 | 4476787 | Шланг | 1 |
| 10 | 4476788 | Шланг | 1 |
| 12 | 4477665 | Шланг | 1 |
| 13 | 8088812 | Трубка | 1 |
| 14 | 8088803 | Трубка | 1 |
| 15 | 8088804 | Трубка | 1 |
| 17 | 4477345 | Шланг | 1 |
| 18 | 4477346 | Шланг | 1 |
| 20 | 9759121 | Крышка | 1 |
| 21 | J011020 | Болт с шайбой | 6 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 23 | 4202103 | Хомут | 6 |
| 24 | 4463996 | Резиновая втулка | 12 |
| 25 | J011225 | Болт с шайбой | 6 |
| 25 | J271225 замена: J901225 | Болт с шайбой | 6 |
| 27 | 4189858 | Хомут трубки | 9 |
| 28 | J011250 | Болт с шайбой | 8 |
| 28 | J271250 замена: J901250 | Болт с шайбой | 8 |
| 29 | J011255 | Болт с шайбой | 1 |
| 29 | J271255 замена: J901255 | Болт с шайбой | 1 |
| 30 | J011260 | Болт с шайбой | 2 |
| 30 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 32 | 4138938 | Уплотнительное кольцо | 18 |
| 35 | 8088915 | Кронштейн | 1 |
| 36 | J011020 | Болт с шайбой | 2 |
| 36 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 38 | 9220507 | Шланг в сборе | 1 |
| 39 | 9220505 | Шланг в сборе | 1 |
| 40 | 4055312 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
