Кабина (4) — HITACHI ZX75UR

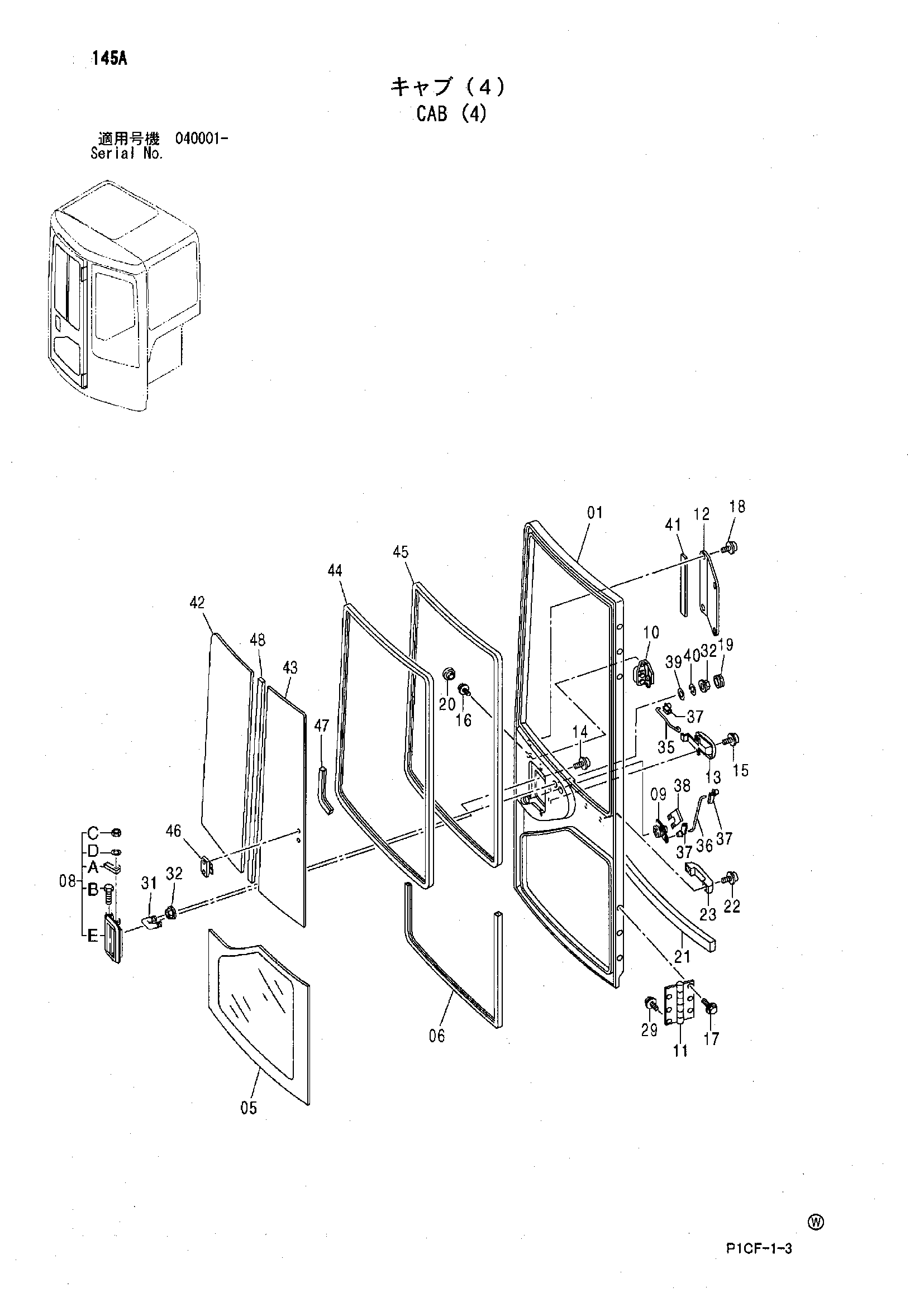

Заводская схема «Кабина (4)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4485833 | Дверь | 1 | |
| 01 | 4485835 | Рама | 1 |
| 05 | 4483243 | Стекло | 1 |
| 06 | 4444661 | Резиновое уплотнение | 1 |
| 08 | 4485841 | Рукоятка | 1 |
| 08A | 4485843 | Стопорная пластина | 1 |
| 08B | 4444654 | Болт | 1 |
| 08C | M500807 | Гайка | 1 |
| 08D | A590908 | Пружинная шайба | 1 |
| 08E | 4485842 | Рукоятка | 1 |
| 09 | 4485848 | Замок двери | 1 |
| 10 | 4411813 | Замок двери | 1 |
| 11 | 4348400 | Петля | 2 |
| 12 | 4444648 | Крышка | 1 |
| 13 | 4444649 | Рукоятка внутренний | 1 |
| 14 | 4444634 | Винт с шайбой | 2 |
| 15 | 4444650 | Винт с шайбой | 1 |
| 16 | 4444634 | Винт с шайбой | 3 |
| 17 | 4411829 | Болт с шайбой | 6 |
| 18 | 4485891 | Винт с шайбой | 4 |
| 19 | 4444611 | Резиновая втулка | 2 |
| 21 | 4444653 | Резиновое уплотнение | 1 |
| 22 | 4444634 | Винт с шайбой | 2 |
| 23 | 4348406 | Рукоятка | 1 |
| 29 | 4411829 | Болт с шайбой | 6 |
| 31 | 4485849 | U-образный болт | 1 |
| 32 | 4347587 | Гайка фланец | 4 |
| 35 | 4444662 | Тяга | 1 |
| 36 | 4485850 | Тяга | 1 |
| 37 | 4444664 | Держатель | 3 |
| 38 | 4341432 | Зажим | 1 |
| 39 | A590110 | Плоская шайба | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | 4444666 | Уплотнение | 1 |
| 42 | 4483245 | Стекло | 1 |
| 43 | 4483246 | Стекло | 1 |
| 44 | 4483247 | Рамка окна | 1 |
| 45 | 4483248 | Резиновый G | 1 |
| 46 | 4485836 | Замок | 1 |
| 47 | 4485837 | Ограничитель резиновый | 1 |
| 48 | 4485838 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
