Основные гидролинии (2) — HITACHI ZX75UR

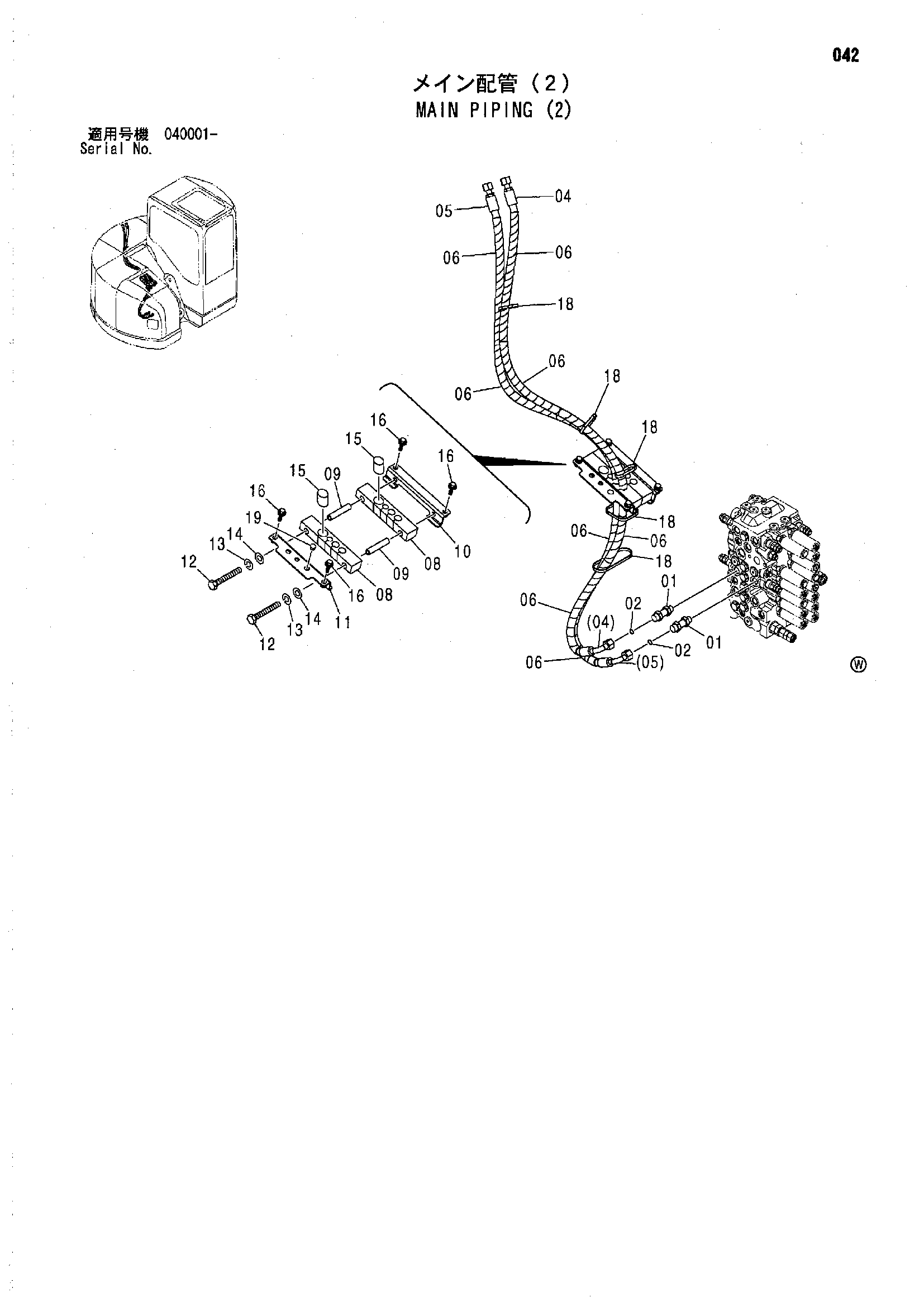

Заводская схема «Основные гидролинии (2)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4199247 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 4470325 | Шланг | 1 |
| 05 | 4470327 | Шланг | 1 |
| 06 | 4327294 | Защитный кожух | 10 |
| 08 | 4471278 | Хомут шланга | 2 |
| 09 | 4471279 | Проставка | 2 |
| 10 | 8087660 | Кронштейн | 1 |
| 11 | 8087661 | Кронштейн | 1 |
| 12 | J901004 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | A590110 | Плоская шайба | 2 |
| 15 | 4445835 | Пробка | 2 |
| 16 | J021025 | Болт с шайбой | 4 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 18 | 4121859 | Ленточный зажим | 5 |
| 19 | 4381266 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
