Пилотные гидролинии (3-1) — HITACHI ZX75UR

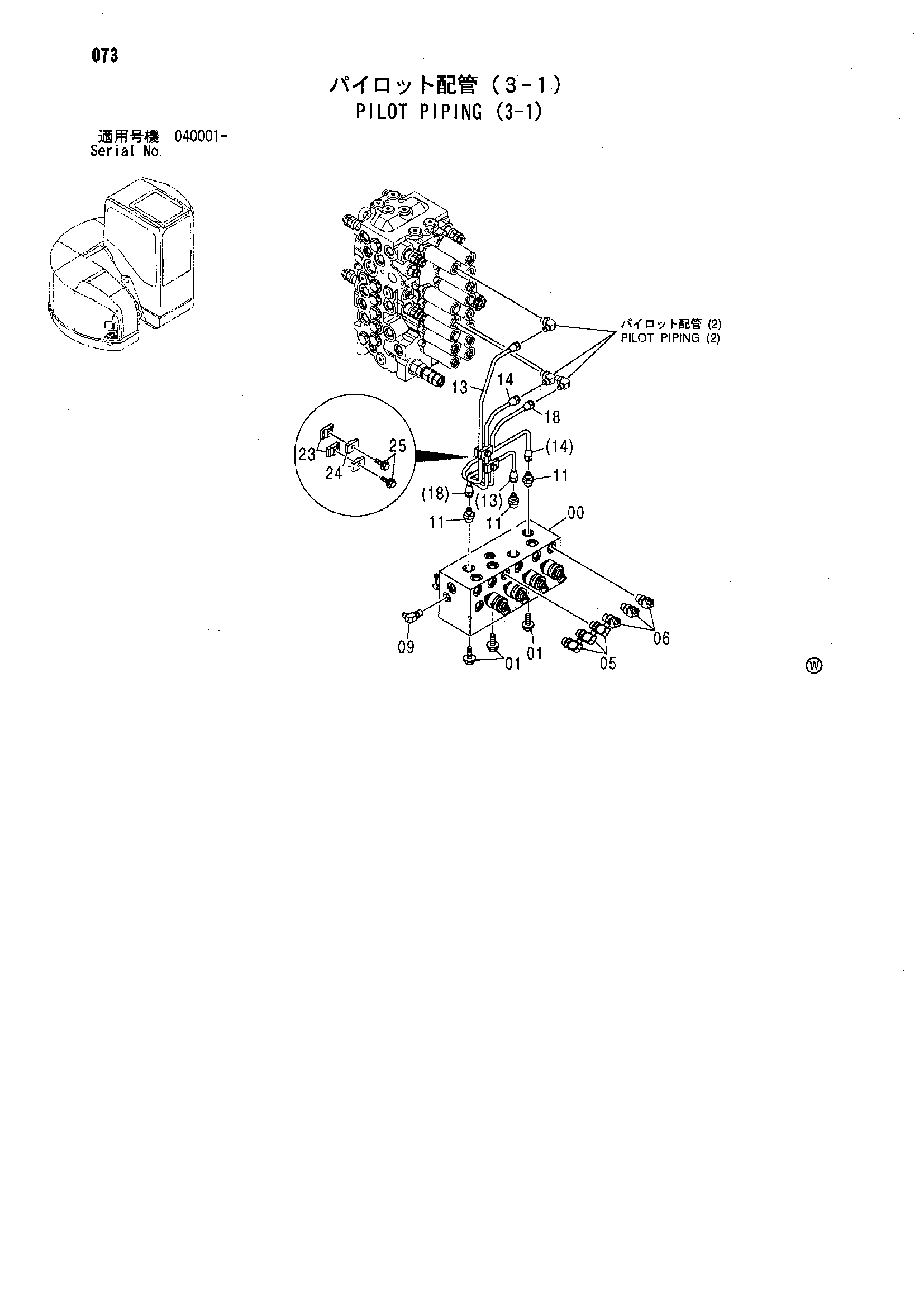

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI ZX75UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9221094 | Электромагнитный клапан | 1 |
| 01 | J021025 | Болт с шайбой | 3 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 05 | A852332 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852232 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4255305 | Штуцер трубки | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 3095697 | Трубка | 1 |
| 14 | 3095695 | Трубка | 1 |
| 18 | 3095696 | Трубка | 1 |
| 23 | 9735305 | Хомут | 2 |
| 24 | 9735306 | Хомут | 2 |
| 25 | J010825 | Болт с шайбой | 2 |
| 25 | J260825 замена: J900825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
