Дренажные трубопроводы — HITACHI ZX70B

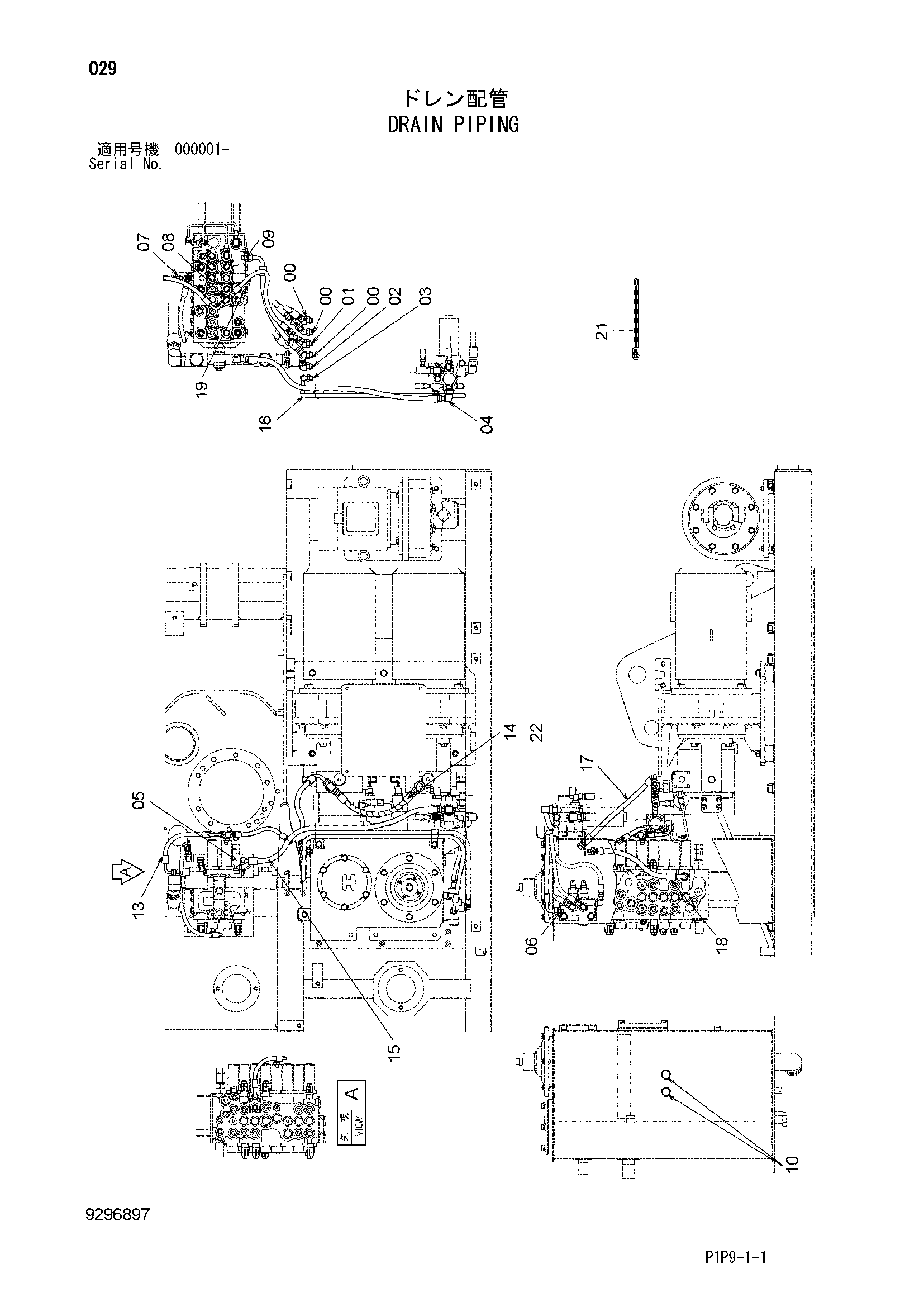

Заводская схема «Дренажные трубопроводы» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852233 | Угловой штуцер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852232 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852343 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852522 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A885004 | Пробка | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4442325 | Шланг | 1 |
| 14 | 4470875 | Шланг | 1 |
| 15 | 4674811 | Шланг | 1 |
| 16 | 4655814 | Шланг | 1 |
| 17 | 4631506 | Шланг | 1 |
| 18 | 4671799 | Шланг | 1 |
| 19 | 4674828 | Шланг | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 22 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
