Навесное оборудование трубопроводы (стрела) — HITACHI ZX70B

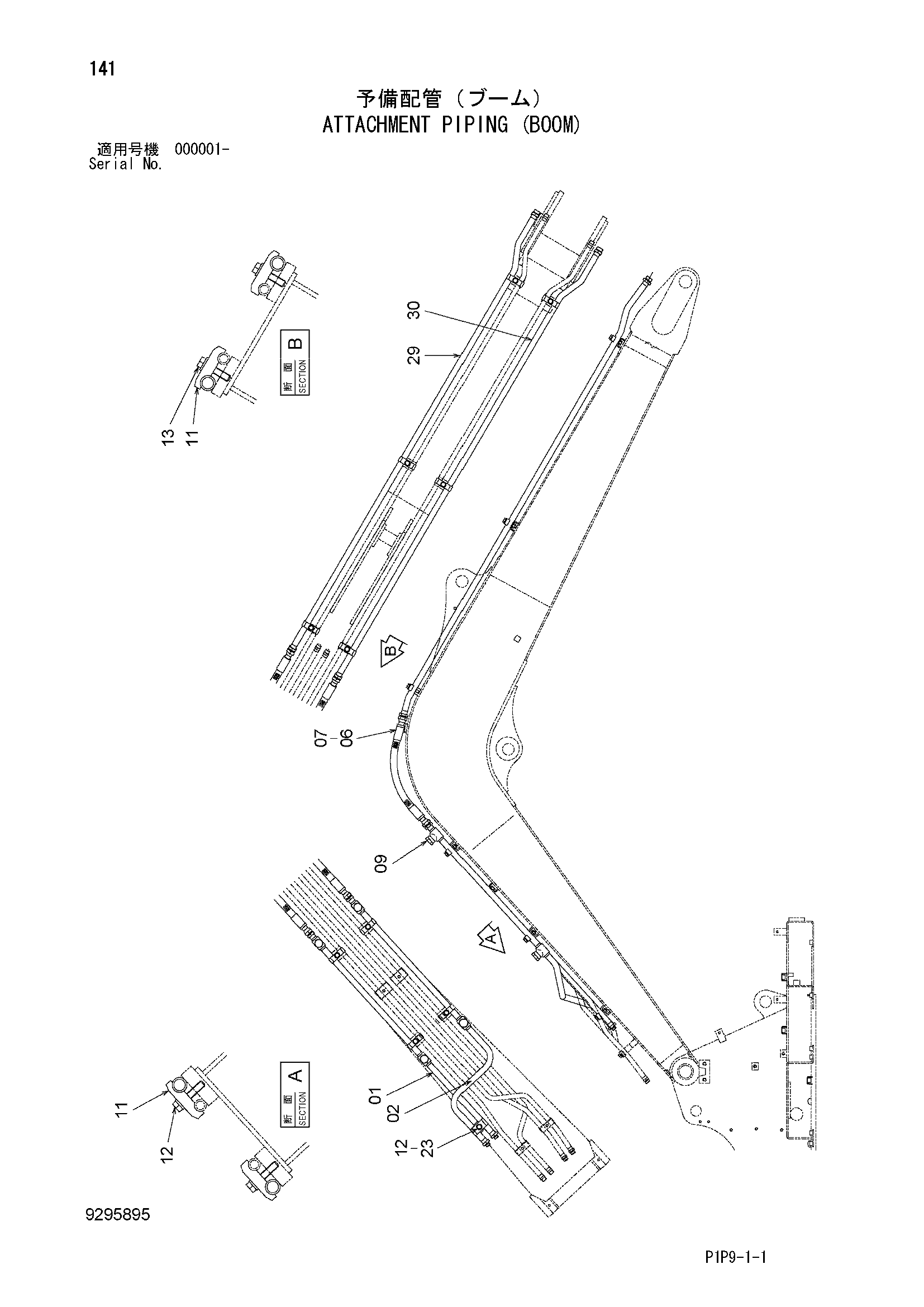

Заводская схема «Навесное оборудование трубопроводы (стрела)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8112452 | Трубка | 1 |
| 02 | 8112455 | Трубка | 1 |
| 06 | 4466494 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4141806 | Хомут трубки | 10 |
| 12 | J271260 | Болт с шайбой | 9 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271255 | Болт с шайбой | 2 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 23 | 4189859 | Хомут трубки | 1 |
| 29 | 9757625 | Трубка | 1 |
| 30 | 9757624 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
