Пилотные гидролинии (1) — HITACHI ZX70B

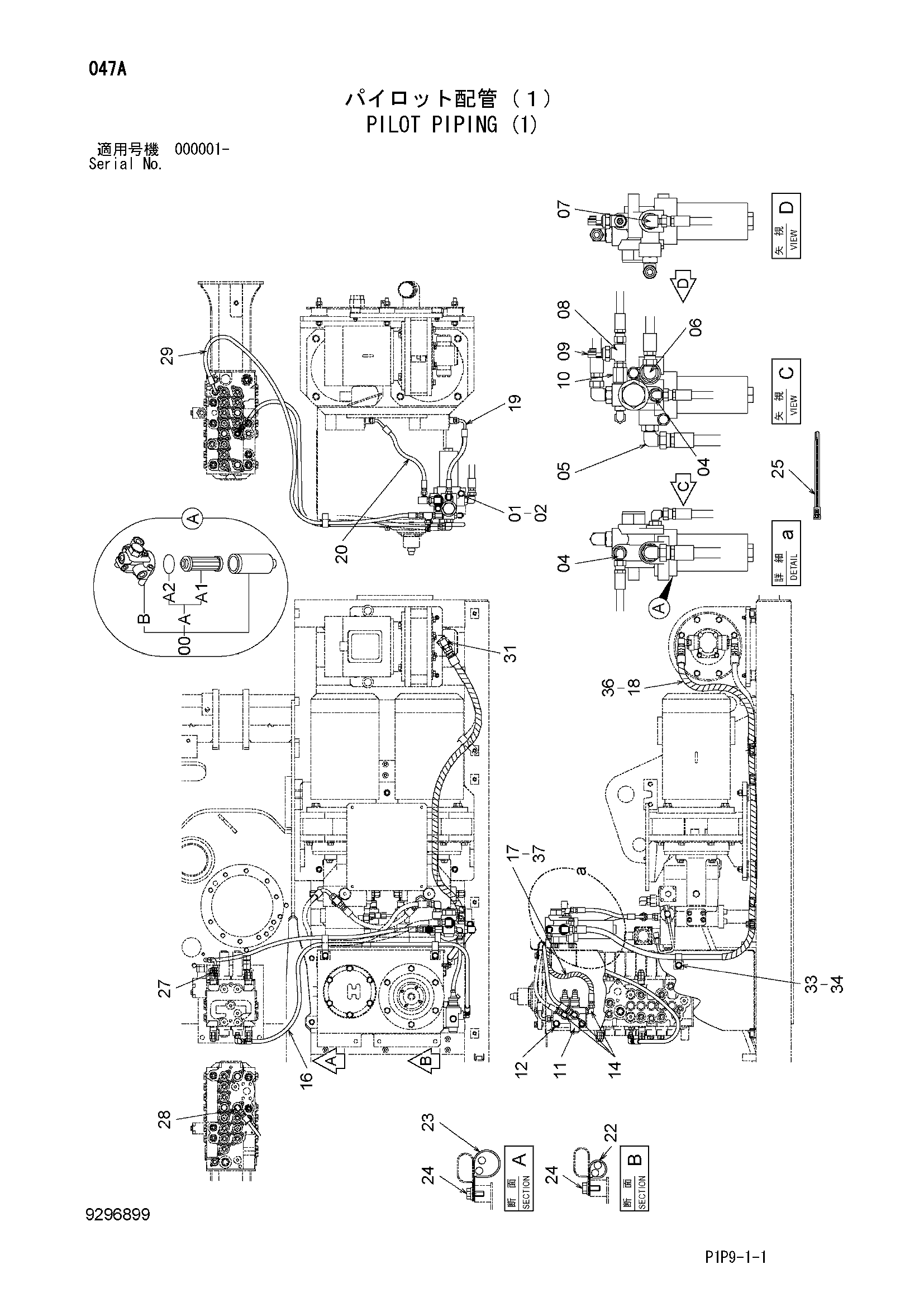

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611025 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00A1 | 4191301 | Фильтрующий элемент | 1 |
| 00A2 | A811060 | Уплотнительное кольцо | 1 |
| 00B | 4623245 | Головка | 1 |
| 01 | J901000 | Болт | 2 |
| 02 | J222010 | Шайба | 2 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852343 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4303816 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4364784 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4436535 | Датчик давления | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4202564 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9218277 | Электромагнитный клапан | 1 |
| 12 | J271060 | Болт с шайбой | 2 |
| 12A | J901060 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | A852322 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4660317 | Шланг | 1 |
| 17 | 4679609 | Шланг | 1 |
| 18 | 4427051 | Шланг | 1 |
| 19 | 4442325 | Шланг | 1 |
| 20 | 4600723 | Шланг | 1 |
| 22 | 4192035 | Зажим | 1 |
| 23 | 4193848 | Зажим | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 27 | A852122 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4648455 | Шланг | 1 |
| 31 | 4154658 | Угловой штуцер | 1 |
| 33 | 4190273 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4327294 | Защитный кожух | 3 |
| 37 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
