Крышка (3) — HITACHI ZX70B

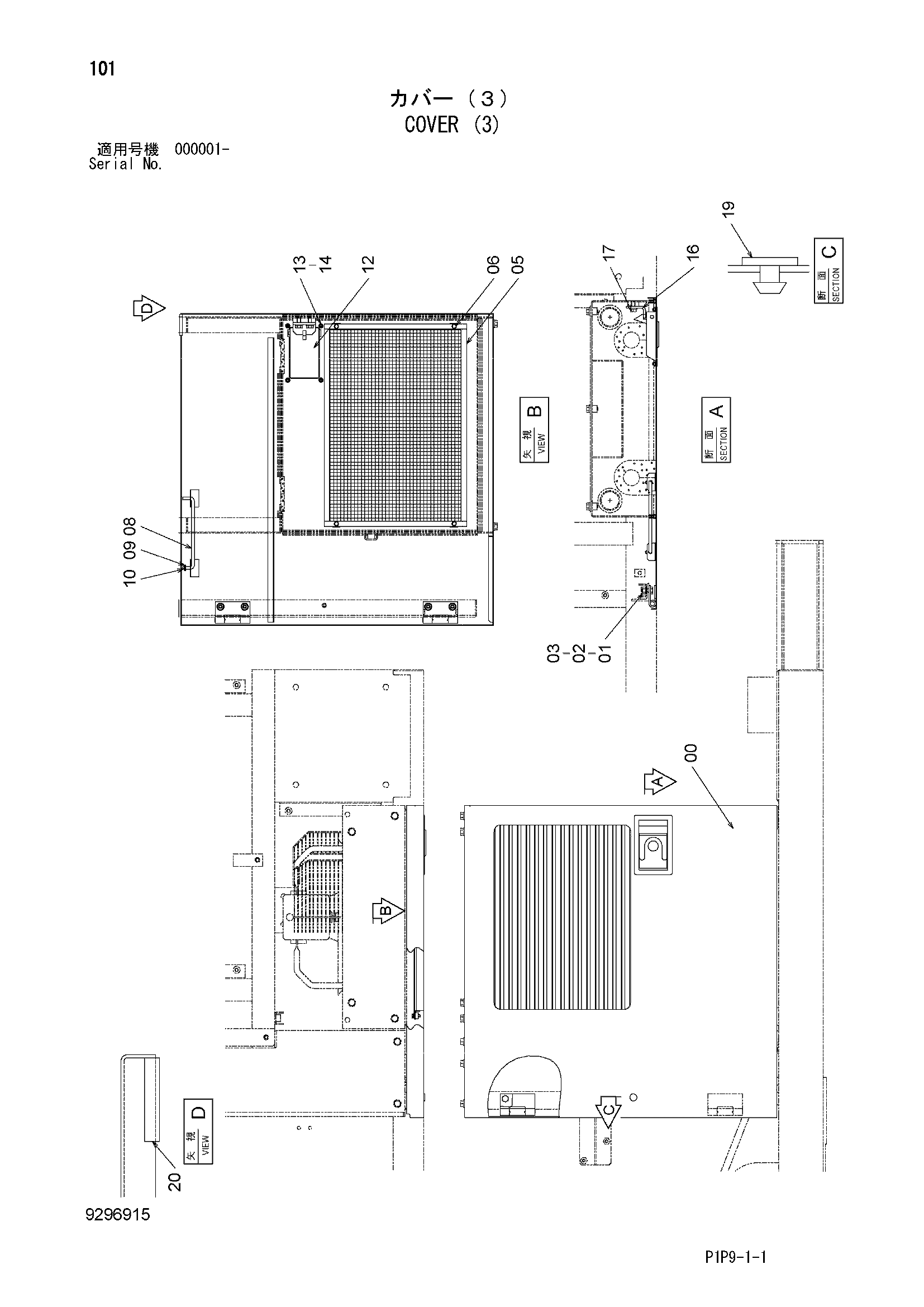

Заводская схема «Крышка (3)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026223 | Дверь | 1 |
| 01 | J950010 | Гайка | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 05 | 8106814 | Сетка | 1 |
| 06 | J260620 | Болт с шайбой | 4 |
| 06A | J900620 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 4341788 | Стойка | 1 |
| 09 | A590108 | Плоская шайба | 1 |
| 10 | 4022697 | Стопорный палец | 1 |
| 12 | 4652498 | Блокировка (левый) | 1 |
| 13 | A590106 | Плоская шайба | 4 |
| 14 | M500605 | Гайка | 4 |
| 16 | 4680772 | Ограничитель | 1 |
| 17 | J281025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 19 | 4382964 | Резиновая втулка | 1 |
| 20 | 4692370 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
