Пилотные гидролинии (отвал) — HITACHI ZX70B

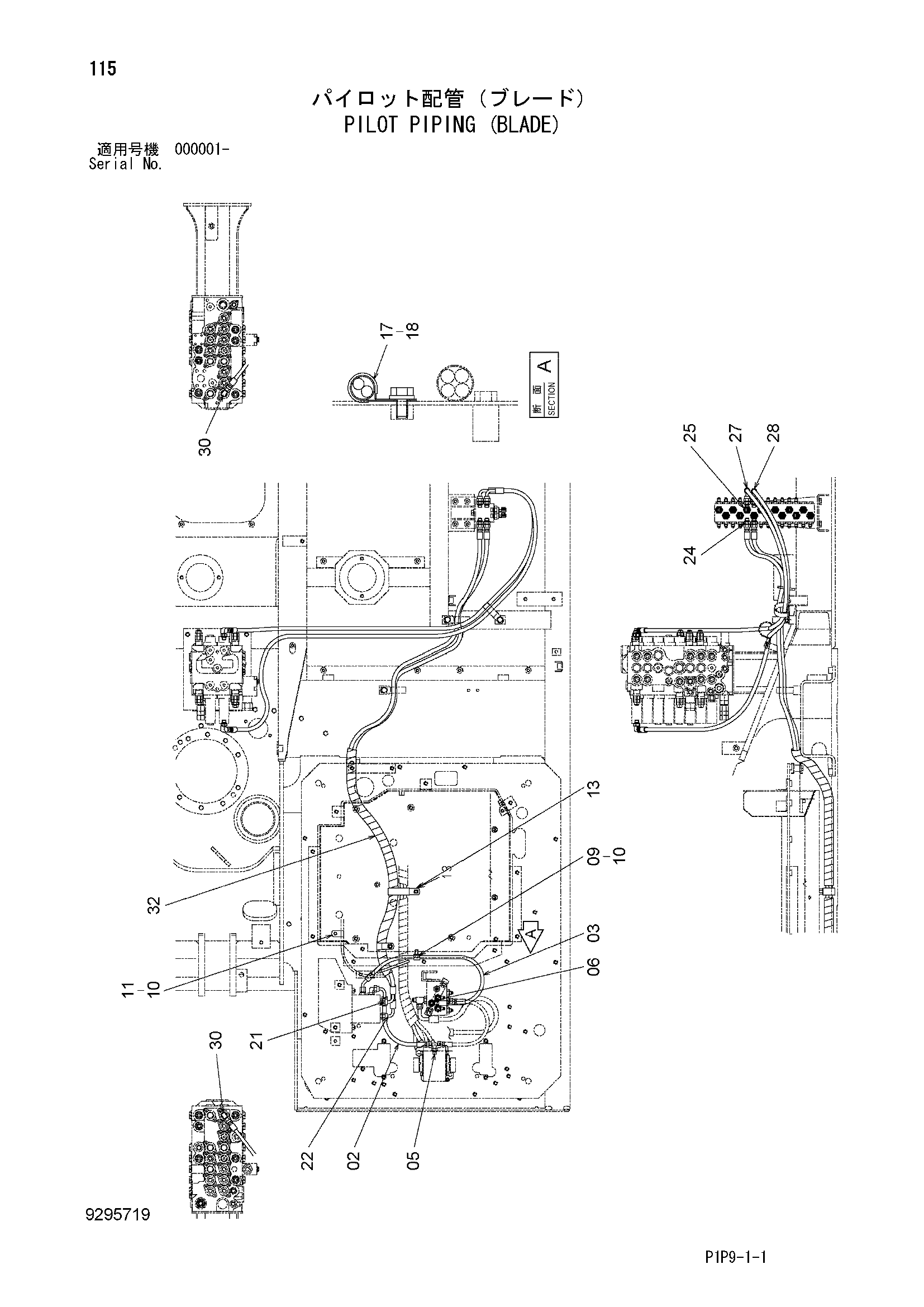

Заводская схема «Пилотные гидролинии (отвал)» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4450544 | Пластиковый шланг | 1 |
| 03 | 4450527 | Пластиковый шланг | 1 |
| 05 | A852522 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190274 | Зажим | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4190271 | Зажим | 1 |
| 13 | 4411911 | Зажим | 1 |
| 17 | 4190277 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4613780 | Шланг | 1 |
| 22 | 4613781 | Шланг | 1 |
| 24 | A852122 | Адаптер | 4 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4436535 | Датчик давления | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4616027 | Шланг | 1 |
| 28 | 4651969 | Шланг | 1 |
| 30 | A852322 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
