Поворот мотион сигнализация — HITACHI ZX70B

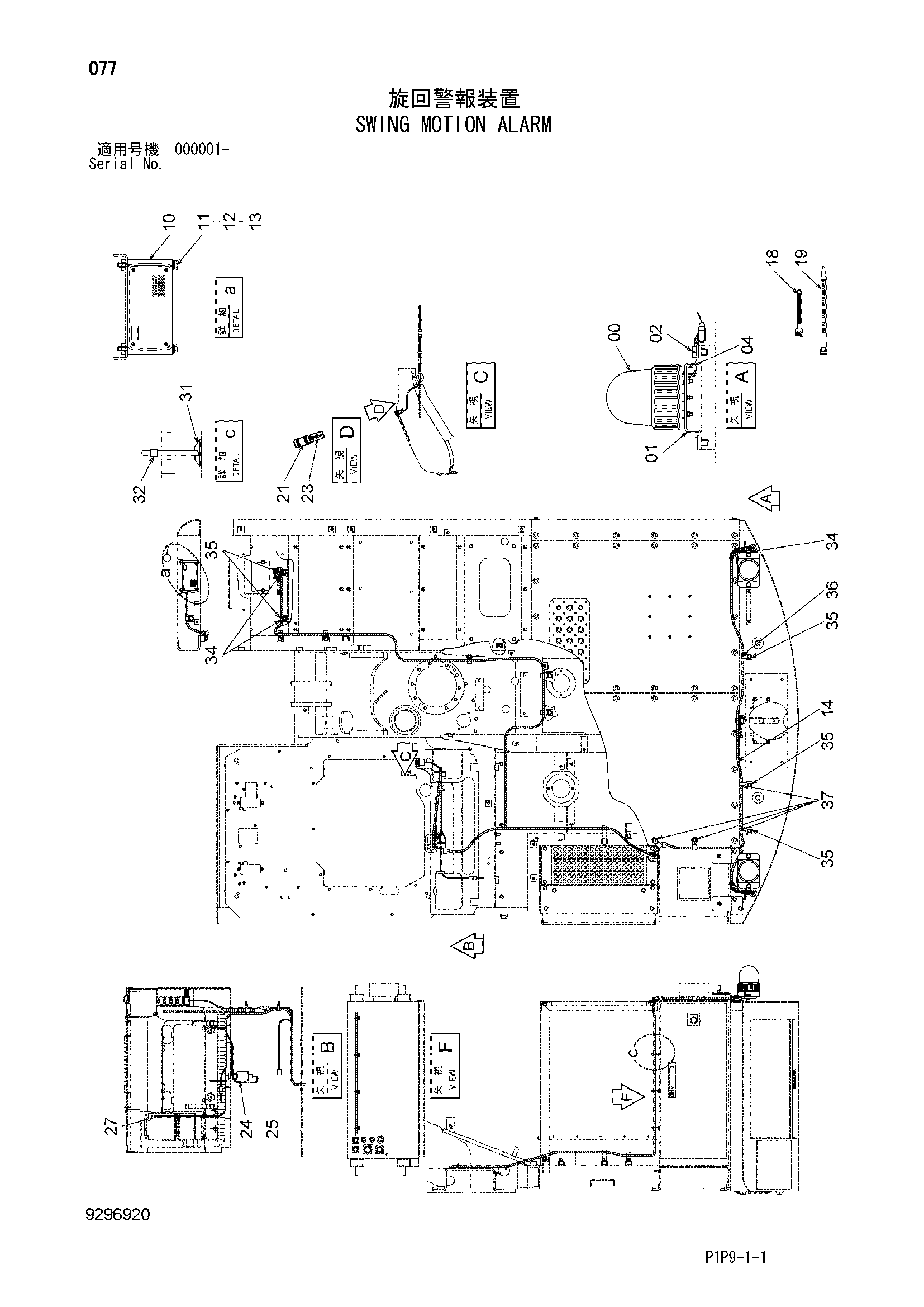

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | J271220 | Болт с шайбой | 4 |
| 02A | J901220 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 94-2816 | Резиновая втулка | 2 |
| 10 | 4179752 | Зуммер | 1 |
| 11 | J900800 | Болт | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | 2054695 | Жгут проводов | 1 |
| 18 | 4055311 | Ленточный зажим | 5 |
| 19 | 4055312 | Ленточный зажим | 18 |
| 21 | 4352947 | Выключатель | 1 |
| 23 | 4460144 | Информационная табличка | 1 |
| 24 | 4428213 | Блок | 1 |
| 25 | J460614 | Винт с шайбой | 1 |
| 27 | 4436534 | Реле | 1 |
| 31 | 4375828 | Зажим провод | 4 |
| 32 | 4326365 | Ленточный зажим | 4 |
| 34 | 4190261 | Зажим | 4 |
| 35 | J271025 | Болт с шайбой | 5 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4192018 | Зажим | 1 |
| 37 | 4190263 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
