Екстинктион устройство — HITACHI ZX70B

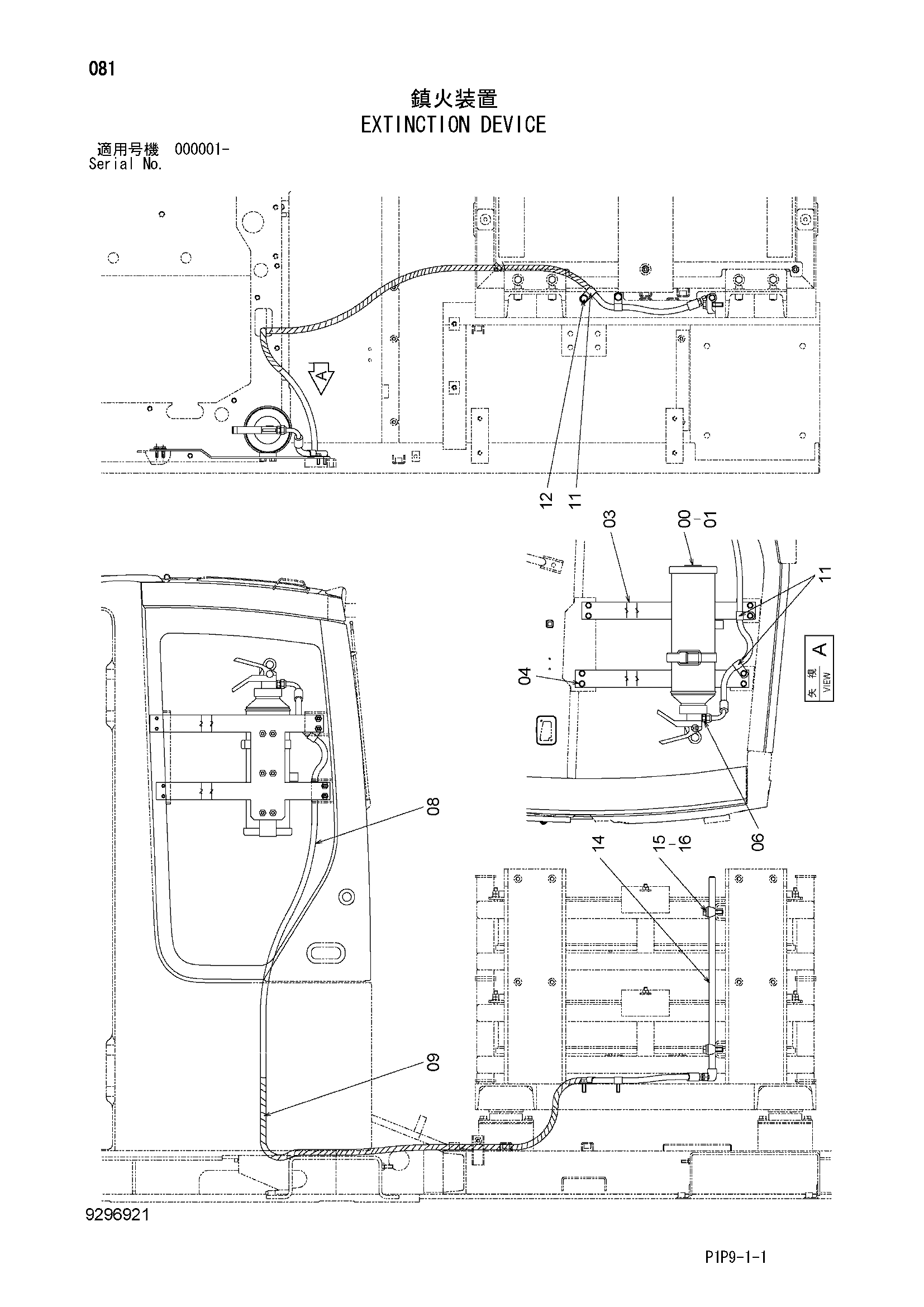

Заводская схема «Екстинктион устройство» для HITACHI ZX70B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4687338 | Екстингуисхер | 1 |
| 01 | J260820 | Болт с шайбой | 6 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 7044752 | Кронштейн | 1 |
| 04 | J260825 | Болт с шайбой | 8 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 4489346 | Адаптер | 1 |
| 08 | 4652483 | Шланг | 1 |
| 09 | 4327293 | Защитный кожух | 2 |
| 11 | 4190253 | Зажим | 4 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 8114249 | Трубка | 1 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | J271250 | Болт с шайбой | 2 |
| 16A | J901250 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
